โซลูชันสวิตช์เกียร์แรงดันปานกลาง Siemens NXAirs LP สำหรับการจ่ายพลังงานในภาคอุตสาหกรรม

ข้อมูลเบื้องต้นของโครงการ

ระบบจ่ายไฟฟ้าแรงดันปานกลางเป็นส่วนสำคัญของโรงงานอุตสาหกรรมสมัยใหม่ อาคารพาณิชย์ ระบบโครงสร้างพื้นฐาน สถานีพลังงานหมุนเวียน และโครงการสาธารณูปโภคต่างๆ เนื่องจากปริมาณการใช้ไฟฟ้าเพิ่มขึ้นอย่างต่อเนื่อง ลูกค้าจึงต้องการระบบสวิตช์เกียร์แรงดันปานกลางที่มีความปลอดภัยสูง การทำงานที่เสถียร การติดตั้งที่กะทัดรัด การกำหนดค่าที่ยืดหยุ่น และการป้องกันความผิดพลาดที่เชื่อถือได้

สำหรับโครงการนี้ ลูกค้าต้องการโซลูชันการจ่ายพลังงานไฟฟ้าแรงดันปานกลางสำหรับระบบจ่ายไฟอุตสาหกรรมใหม่ โครงการนี้ครอบคลุมถึงการควบคุมพลังงานขาเข้า การกระจายสายป้อน การป้องกันหม้อแปลง การวัด การตรวจสอบ และความต้องการในการขยายในอนาคต เพื่อตอบสนองความต้องการเหล่านี้ ผู้ผลิตอุปกรณ์สวิตช์เกียร์ GAOBO เสนอการปรับแต่ง ตู้สวิตช์เกียร์แรงดันปานกลาง Siemens NXAirs LP สารละลาย.

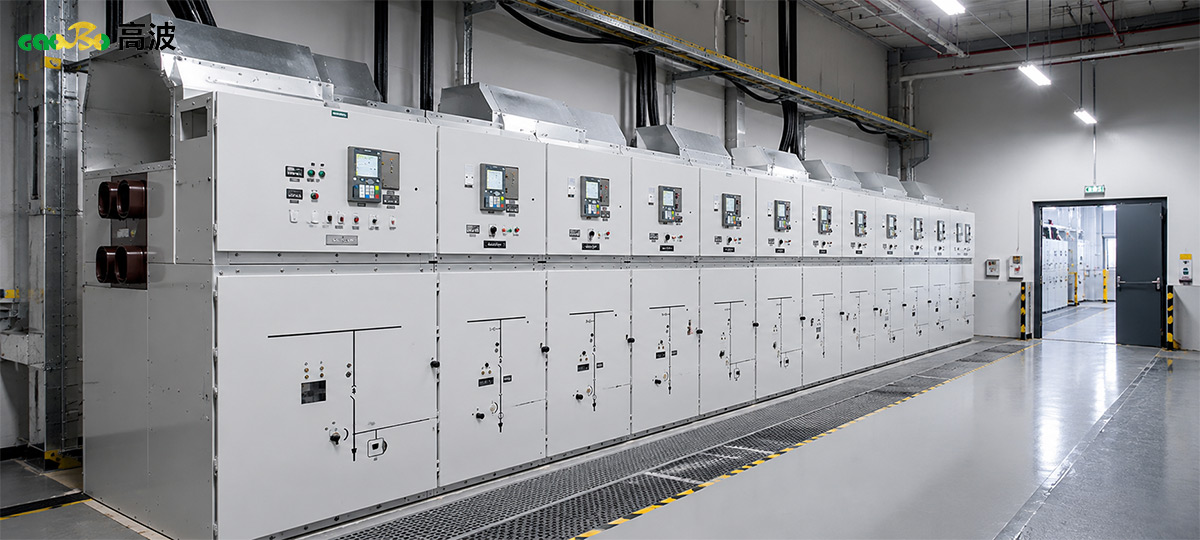

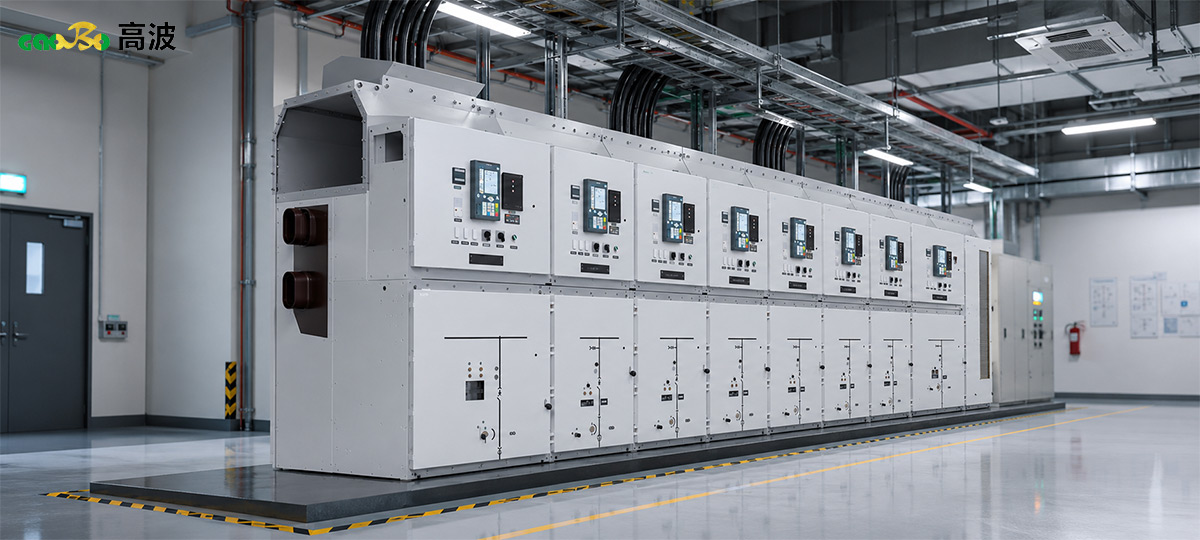

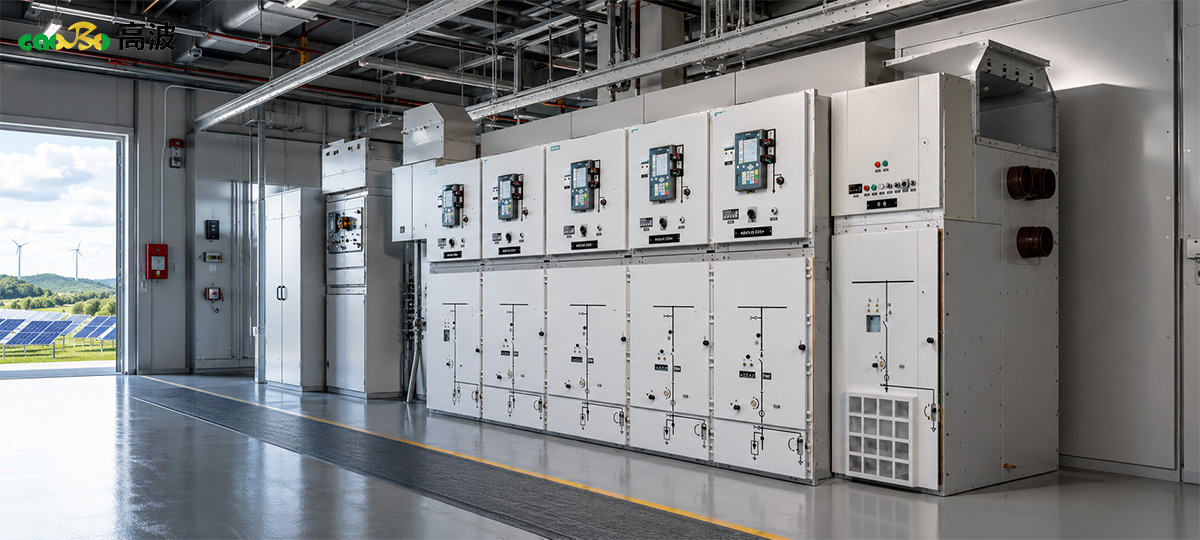

NXAirs LP NXAirs LP เป็นสวิตช์เกียร์แรงดันปานกลางแบบปิดล้อมด้วยโลหะชนิดใหม่ที่ออกแบบโดย Siemens โดยวางตำแหน่งให้เป็นโซลูชันการกระจายพลังงานแรงดันปานกลางแบบครบวงจรที่ปรับให้เหมาะสมกับความต้องการของลูกค้า ด้วยข้อดีด้านความปลอดภัย ความน่าเชื่อถือ ความยืดหยุ่น การออกแบบที่กะทัดรัด และโครงสร้างฉนวนอากาศ GAOBO Power Solution ได้รับอนุญาตให้ผลิตตู้สวิตช์แรงดันปานกลาง NXAirs LP ของ Siemens แล้ว

ข้อกำหนดของโครงการ

ลูกค้าวางแผนที่จะสร้างห้องจ่ายไฟแรงดันปานกลางที่เชื่อถือได้สำหรับการผลิตในภาคอุตสาหกรรมและการจัดการพลังงานของอาคาร ระบบดังกล่าวจำเป็นต้องรองรับการจ่ายไฟที่เสถียรสำหรับหม้อแปลงไฟฟ้า สายการผลิต มอเตอร์ อุปกรณ์เสริม ระบบปรับอากาศ ระบบแสงสว่าง และโหลดบริการอาคาร

ข้อกำหนดหลักๆ ได้แก่:

1. ระบบสวิตช์เกียร์แรงดันปานกลางที่เชื่อถือได้สำหรับการใช้งานในโรงงานอุตสาหกรรมอย่างต่อเนื่อง
2. โครงสร้างตู้โลหะปิดมิดชิด ให้ความปลอดภัยสูง
3. การออกแบบตู้ไฟฟ้าแบบกะทัดรัด ช่วยประหยัดพื้นที่ในห้องไฟฟ้า
4. สามารถกำหนดค่าได้อย่างยืดหยุ่นสำหรับหน่วยขาเข้า ขาออก ส่วนบัส หน่วยวัด และหน่วยป้อนหม้อแปลงไฟฟ้า
5. มีระบบป้องกันไฟฟ้าลัดวงจรที่แข็งแกร่งและทนทานต่อกระแสไฟเกิน
6. การทำงานที่เป็นมาตรฐานและการออกแบบระบบล็อคเพื่อลดความเสี่ยงจากการทำงานผิดพลาด
7. ออกแบบโดยใช้ฉนวนอากาศเพื่อการกระจายพลังงานที่มีประสิทธิภาพและเป็นมิตรต่อสิ่งแวดล้อม
8. สามารถปรับแต่งสีตู้ รูปแบบ และการกำหนดค่าโครงการได้ตามต้องการ
9. การผลิต การตรวจสอบ และการส่งมอบสินค้าจากโรงงานภายในระยะเวลาตามแผนโครงการที่วางไว้

แนวทางแก้ไขที่เสนอ

GAOBO เสนอการปรับแต่งเฉพาะ ตู้สวิตช์เกียร์แรงดันปานกลาง Siemens NXAirs LP โซลูชันนี้สร้างขึ้นโดยพิจารณาจากแบบร่างโครงการของลูกค้า ข้อกำหนดด้านแหล่งจ่ายไฟ กระแสไฟฟ้าที่กำหนด ความสามารถในการลัดวงจร พื้นที่ติดตั้ง และสภาพแวดล้อมการทำงาน

ชุดอุปกรณ์สวิตช์เกียร์ได้รับการออกแบบให้เป็นระบบจำหน่ายไฟฟ้าแรงดันปานกลางแบบครบวงจร ซึ่งประกอบด้วย:

• ตู้สวิตช์เกียร์ขาเข้า
• ตู้จ่ายไฟขาออก
• ตู้ส่วนบัส
• ตู้มิเตอร์
• ตู้ป้องกันหม้อแปลงไฟฟ้า
• รีเลย์ป้องกันและหน่วยตรวจสอบ
• สวิตช์ต่อลงดินและระบบเชื่อมต่อ
• ระบบบัสบาร์หลัก
• ช่องเชื่อมต่อสายเคเบิล
• ช่องควบคุมแรงดันต่ำ

หน้าผลิตภัณฑ์เน้นย้ำว่า NXAirs LP มอบความปลอดภัย ความน่าเชื่อถือ และความยืดหยุ่นที่ยอดเยี่ยม และซีเมนส์ทำงานร่วมกับผู้ผลิตอุปกรณ์สวิตช์เกียร์แรงดันปานกลางที่มีคุณสมบัติตรงตามมาตรฐานของซีเมนส์ในฐานะพันธมิตรทางเทคโนโลยีสำหรับอุปกรณ์สวิตช์เกียร์แบบฉนวนอากาศประเภทนี้

Tการกำหนดค่าทางเทคนิค

สำหรับโครงการนี้ การกำหนดค่าอุปกรณ์สวิตช์เกียร์ได้รับการเลือกตามความต้องการใช้ไฟฟ้าจริงของลูกค้าและสภาพโครงข่ายไฟฟ้าในพื้นที่

พารามิเตอร์ทางเทคนิคหลักประกอบด้วย:

• แรงดันไฟฟ้าที่กำหนด: 12kV
• กระแสไฟฟ้าสูงสุด: 630A, 1250A, 2000A, 2500A, 3150A, 4000A
• แรงดันไฟฟ้าที่ทนได้ที่ความถี่กำลังไฟฟ้าที่กำหนด: 42 / 48kV
• แรงดันไฟฟ้าที่ทนต่อแรงกระตุ้นฟ้าผ่า: 75 / 85kV
• กระแสไฟฟ้าลัดวงจรที่กำหนด: 25kA, 31.5kA, 40kA
• กระแสไฟฟ้าทนได้ในระยะเวลาสั้นๆ ที่กำหนด: 25/4kA/s, 31.5/4kA/s, 40/4kA/s
• สวิตช์ต่อลงดินสามารถทนต่อกระแสลัดวงจรได้ในระยะเวลาสั้นๆ: 25/4kA/s, 31.5/4kA/s, 40/4kA/s
• กระแสไฟฟ้าลัดวงจรที่กำหนด: 63kA, 80kA, 100kA
• กระแสไฟฟ้าสูงสุดที่ทนได้: 63kA, 80kA, 100kA
• ระดับการป้องกัน: IP4X
• สี: ปรับแต่งได้ตามต้องการ
• ระยะเวลาดำเนินการ: ประมาณ 30 วัน
• จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น

คุณสมบัติของผลิตภัณฑ์ที่ใช้ในโครงการ

โซลูชันสวิตช์เกียร์ NXAirs LP ได้รับเลือกเนื่องจากตรงตามข้อกำหนดของโครงการในด้านความปลอดภัย ความยืดหยุ่น ขนาดกะทัดรัด และการทำงานที่เชื่อถือได้

1. การใช้งานที่ปลอดภัยและเชื่อถือได้
อุปกรณ์สวิตช์เกียร์ได้รับการตรวจสอบโดยการทดสอบประเภทอย่างครบถ้วน ซึ่งช่วยให้มั่นใจได้ถึงการทำงานที่เสถียรในระบบจำหน่ายไฟฟ้าแรงดันปานกลาง สำหรับผู้ใช้งานในภาคอุตสาหกรรม สิ่งนี้ช่วยให้มั่นใจได้ถึงความต่อเนื่องของกระแสไฟฟ้าและการปกป้องอุปกรณ์ในระยะยาว

2. การออกแบบระบบป้องกันภัยพิบัติ
หน้าข้อมูลผลิตภัณฑ์กล่าวถึงอุปกรณ์ระบายและดูดซับแรงดันที่เป็นกรรมสิทธิ์เฉพาะ คุณสมบัตินี้ช่วยเพิ่มความปลอดภัยในการใช้งานภายใต้สภาวะผิดปกติ และสนับสนุนการออกแบบห้องไฟฟ้าที่ปลอดภัยยิ่งขึ้น

3. โครงสร้างกะทัดรัดและยืดหยุ่น
การออกแบบที่ประหยัดพื้นที่ช่วยให้ลูกค้าสามารถจัดวางผังห้องไฟฟ้าแรงดันปานกลางได้อย่างเหมาะสม ซึ่งมีประโยชน์อย่างยิ่งสำหรับโรงงานอุตสาหกรรม อาคารพาณิชย์ และโครงการโครงสร้างพื้นฐานที่มีพื้นที่ติดตั้งจำกัด

4. การออกแบบฉนวนกันความร้อนที่มีประสิทธิภาพและเป็นมิตรต่อสิ่งแวดล้อม
การออกแบบการจัดวางบัสบาร์หลักและฉนวนอากาศอย่างมีเหตุผล ช่วยเพิ่มประสิทธิภาพของระบบ พร้อมทั้งสนับสนุนโซลูชันการจ่ายพลังงานไฟฟ้าแรงดันปานกลางที่สะอาดและใช้งานได้จริงยิ่งขึ้น

5. การทำงานที่เป็นมาตรฐานและการเชื่อมต่อกัน
การออกแบบระบบล็อกช่วยเพิ่มความปลอดภัยในการใช้งานและช่วยป้องกันการสลับสวิตช์ผิดพลาดระหว่างการใช้งานและการบำรุงรักษาประจำวัน

แผนการดำเนินงานโครงการ

1. การวิเคราะห์ความต้องการของโครงการ

ทีมงานด้านเทคนิคของ GAOBO ตรวจสอบข้อกำหนดของระบบไฟฟ้าของลูกค้าเป็นอันดับแรก ซึ่งรวมถึงแรงดันไฟฟ้าขาเข้า กำลังของหม้อแปลง จำนวนสายป้อน ประเภทโหลด ระดับกระแสลัดวงจร ข้อกำหนดด้านการป้องกัน สภาพของสถานที่ติดตั้ง และแผนการขยายในอนาคต

ในขั้นตอนนี้ ทีมงานได้ยืนยันจำนวนตู้ควบคุม หน่วยฟังก์ชันสวิตช์เกียร์ กระแสไฟฟ้าพิกัด การกำหนดค่ารีเลย์ป้องกัน วิธีการเข้าสายเคเบิล การจัดเรียงบัสบาร์ และเค้าโครงโดยรวมแล้ว

2. การตรวจสอบแบบร่างและแบบทางเทคนิค

หลังจากวิเคราะห์ความต้องการแล้ว GAOBO ได้จัดเตรียมโซลูชันทางเทคนิคที่ปรับแต่งให้เหมาะสม โดยการออกแบบประกอบด้วย การจัดวางตู้ควบคุม แผนภาพวงจรไฟฟ้าแบบเส้นเดียว แผนผังวงจรหลัก แผนผังควบคุมรอง การกำหนดค่าการป้องกันและการวัด และเค้าโครงตู้ควบคุม

ลูกค้าได้ตรวจสอบและยืนยันแบบร่างก่อนเริ่มการผลิต ซึ่งช่วยให้มั่นใจได้ว่าชุดอุปกรณ์สวิตช์เกียร์ขั้นสุดท้ายนั้นตรงกับโครงสร้างการจ่ายพลังงานของโครงการและสภาพการติดตั้งในพื้นที่

3. การเลือกส่วนประกอบและการกำหนดค่าตู้ควบคุม

GAOBO ได้เลือกใช้ส่วนประกอบแรงดันปานกลาง อุปกรณ์ป้องกัน ระบบบัสบาร์ สวิตช์ต่อลงดิน เครื่องมือควบคุม และหน่วยตรวจสอบที่เหมาะสมตามความต้องการด้านโหลดของลูกค้า

หน้าที่ของตู้ควบคุมถูกแบ่งออกอย่างชัดเจนเป็นหน่วยรับเข้า หน่วยส่งออก หน่วยวัด หน่วยควบคุมกระแสไฟฟ้า และหน่วยป้องกันหม้อแปลง การจัดวางแบบโมดูลาร์นี้ช่วยปรับปรุงการจัดการการปฏิบัติงานและความสะดวกในการบำรุงรักษา

4. การผลิตและการประกอบในโรงงาน

หลังจากได้รับการยืนยันแบบร่างทางเทคนิคแล้ว GAOBO ก็เริ่มดำเนินการผลิตและประกอบในโรงงาน กระบวนการดังกล่าวรวมถึงการผลิตโครงสร้างตู้ การติดตั้งบัสบาร์ การติดตั้งชิ้นส่วน การเดินสายไฟรอง การประกอบระบบสายดิน การติดตั้งระบบล็อคเชิงกล และการตรวจสอบคุณภาพภายใน

เนื่องจากผลิตภัณฑ์ผลิตในสภาพแวดล้อมโรงงานที่มีการควบคุม ทำให้ความสม่ำเสมอโดยรวมของผลิตภัณฑ์และคุณภาพการประกอบสามารถจัดการได้ดียิ่งขึ้น

5. การตรวจสอบและทดสอบคุณภาพ

ก่อนส่งมอบ ตู้สวิตช์เกียร์ได้รับการตรวจสอบตามข้อกำหนดของโครงการ การตรวจสอบครอบคลุมถึงลักษณะภายนอกของตู้ การทำงานทางกล การเชื่อมต่อบัสบาร์ ความต่อเนื่องของการต่อลงดิน ความถูกต้องของการเดินสายไฟ ประสิทธิภาพการเป็นฉนวน การทำงานของวงจรป้องกัน กลไกการเชื่อมต่อ และการทดสอบการทำงานขั้นพื้นฐาน

ขั้นตอนนี้ช่วยลดความเสี่ยงระหว่างการติดตั้งและการทดสอบระบบในสถานที่จริง

6. การบรรจุหีบห่อ การจัดส่ง และการติดตั้ง ณ สถานที่

หลังจากผ่านการตรวจสอบจากโรงงานแล้ว อุปกรณ์สวิตช์เกียร์ถูกบรรจุและจัดส่งไปยังสถานที่ก่อสร้าง ลูกค้าดำเนินการติดตั้งตู้ควบคุม ยึดฐานราก เชื่อมต่อสายเคเบิล เชื่อมต่อสายดิน และทดสอบระบบที่หน้างานตามแผนการติดตั้งที่ได้รับอนุมัติ

GAOBO ให้การสนับสนุนทางเทคนิคในด้านคำแนะนำการติดตั้ง การประสานงานการทดสอบระบบ และการเตรียมความพร้อมสำหรับการใช้งาน

7. การทดสอบระบบและการใช้งาน

ในระหว่างการทดสอบระบบ ทีมงานได้ตรวจสอบวงจรหลักและวงจรรอง การตั้งค่ารีเลย์ป้องกัน การเชื่อมต่อทางไฟฟ้า การทำงานทางกล ฟังก์ชันการวัด และสัญญาณการสื่อสาร หลังจากที่ยืนยันทุกรายการเรียบร้อยแล้ว ระบบสวิตช์เกียร์แรงดันปานกลางจึงเริ่มใช้งาน

ประโยชน์ของโครงการ

การปรับแต่ง ตู้สวิตช์เกียร์แรงดันปานกลาง Siemens NXAirs LP โซลูชันดังกล่าวช่วยให้ลูกค้าสร้างระบบจ่ายไฟฟ้าแรงดันปานกลางที่มีความปลอดภัย กะทัดรัด และเชื่อถือได้มากขึ้น

ประโยชน์หลักๆ ได้แก่:

• ระบบจ่ายไฟฟ้าแรงดันปานกลางที่เชื่อถือได้สำหรับการใช้งานในภาคอุตสาหกรรม
• โครงสร้างกะทัดรัด ช่วยประหยัดพื้นที่ในห้องไฟฟ้า
• การกำหนดค่าที่ยืดหยุ่นเพื่อตอบสนองความต้องการของโครงการต่างๆ
• ออกแบบโดยใช้ฉนวนอากาศเพื่อการใช้งานที่มีประสิทธิภาพและใช้งานได้จริง
• มีประสิทธิภาพในการตัดวงจรลัดวงจรและทนทานสูง
• การทำงานที่เป็นมาตรฐานและระบบเชื่อมต่อเพื่อความปลอดภัยที่ดียิ่งขึ้น
• การออกแบบที่ผ่านการทดสอบประเภทเพื่อประสิทธิภาพที่เชื่อถือได้
• รูปแบบตู้และการเลือกสีที่สามารถปรับแต่งได้ตามต้องการ
• การประกอบในโรงงานช่วยลดภาระงานติดตั้งในสถานที่
• เหมาะสำหรับโรงงานอุตสาหกรรม ระบบโครงสร้างพื้นฐาน อาคาร และโครงการสาธารณูปโภค

กรณีศึกษาแผนโครงการนี้แสดงให้เห็นถึงวิธีการทำงานของ GAOBO ตู้สวิตช์เกียร์แรงดันปานกลาง Siemens NXAirs LP สามารถรองรับโครงการระบบจำหน่ายไฟฟ้าแรงดันปานกลางสมัยใหม่ ด้วยข้อดีด้านความปลอดภัย ความน่าเชื่อถือ ความยืดหยุ่น และการติดตั้งที่กะทัดรัด

สำหรับลูกค้าที่สร้างโรงงานอุตสาหกรรม สถานประกอบการเชิงพาณิชย์ โครงการโครงสร้างพื้นฐาน สถานีพลังงานหมุนเวียน หรือระบบจำหน่ายไฟฟ้า การมีอุปกรณ์สวิตช์เกียร์แรงดันปานกลางที่เชื่อถือได้นั้นเป็นสิ่งสำคัญสำหรับการจ่ายพลังงานที่เสถียรและความปลอดภัยในการดำเนินงานในระยะยาว

ด้วยการอนุมัติการผลิต NXAirs LP จาก Siemens ประสบการณ์ด้านการออกแบบระดับมืออาชีพ และความสามารถในการผลิตตามความต้องการเฉพาะ ผู้ผลิตอุปกรณ์สวิตช์เกียร์ GAOBO สามารถจัดหาโซลูชันอุปกรณ์สวิตช์เกียร์แรงดันปานกลางให้เหมาะสมกับระดับแรงดันไฟฟ้าของโครงการ กระแสไฟฟ้าที่กำหนด รูปแบบการป้องกัน สภาพแวดล้อมการติดตั้ง และมาตรฐานของลูกค้าได้

หากคุณกำลังมองหาสินค้าสั่งทำพิเศษ ตู้สวิตช์เกียร์แรงดันปานกลาง NXAirs LP หรือโซลูชันการจ่ายพลังงานไฟฟ้าแรงดันปานกลางแบบครบวงจร GAOBO สามารถสนับสนุนโครงการต่อไปของคุณด้วยการออกแบบทางวิศวกรรม การผลิต การทดสอบ และบริการทางเทคนิคอย่างมืออาชีพ
