กรณีศึกษาแผนโครงการ: โซลูชันสวิตช์เกียร์ Schneider Electric MVnex-12 AIS สำหรับการจ่ายพลังงานไฟฟ้าแรงดันปานกลางในภาคอุตสาหกรรม

ข้อมูลเบื้องต้นของโครงการ

โรงงานอุตสาหกรรมสมัยใหม่ต้องการระบบที่ปลอดภัย เชื่อถือได้ และยืดหยุ่น ระบบจ่ายไฟฟ้าแรงดันปานกลาง เพื่อสนับสนุนการผลิตอย่างต่อเนื่อง การปกป้องอุปกรณ์ และการขยายกำลังการผลิตในอนาคต สำหรับโรงงาน อาคารพาณิชย์ สถานีไฟฟ้าย่อย โครงการโครงสร้างพื้นฐาน และสถานีพลังงานหมุนเวียน อุปกรณ์สวิตช์เกียร์แรงดันปานกลางมีบทบาทสำคัญในการรับ การกระจาย การควบคุม และการปกป้องพลังงานไฟฟ้า

ในแผนโครงการนี้ ลูกค้าวางแผนที่จะสร้างห้องจ่ายไฟแรงดันปานกลางแห่งใหม่สำหรับฐานการผลิตทางอุตสาหกรรม ระบบที่ต้องการจะต้องจ่ายไฟได้อย่างเสถียรสำหรับหม้อแปลงไฟฟ้า สายการผลิต มอเตอร์ ระบบปรับอากาศ ระบบไฟส่องสว่าง และอุปกรณ์ไฟฟ้าเสริมต่างๆ ในขณะเดียวกัน ลูกค้าก็ต้องการตู้ควบคุมที่มีขนาดกะทัดรัด ระบบป้องกันไฟฟ้าลัดวงจรที่เชื่อถือได้ บำรุงรักษาง่าย และความสามารถในการตรวจสอบอัจฉริยะ

เพื่อให้เป็นไปตามข้อกำหนดของโครงการเหล่านี้ ผู้ผลิตอุปกรณ์สวิตช์เกียร์ GAOBO เสนอ MSAMV001 อุปกรณ์สวิตช์เกียร์ Schneider Electric MVnex-12 AIS โซลูชันสวิตช์เกียร์แรงดันปานกลางแบบฉนวนอากาศประสิทธิภาพสูง ออกแบบมาสำหรับระบบที่มีแรงดันไฟฟ้าสูงถึง 24kV

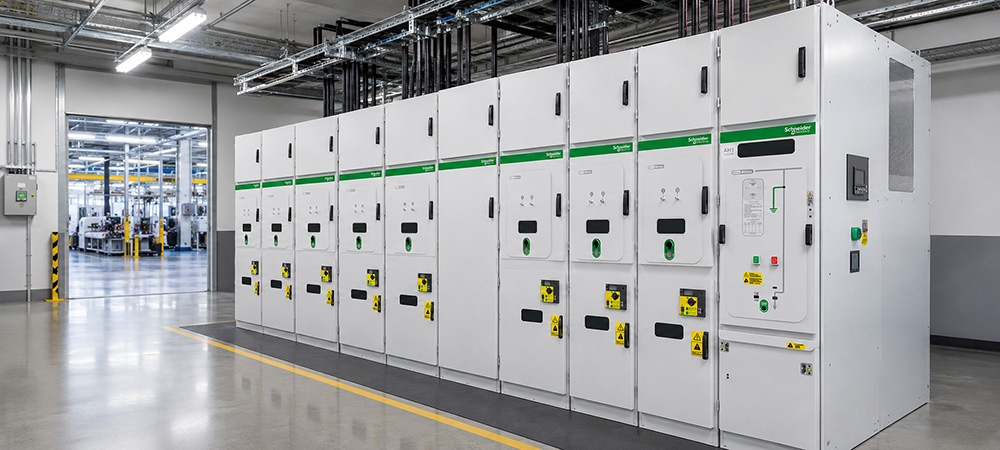

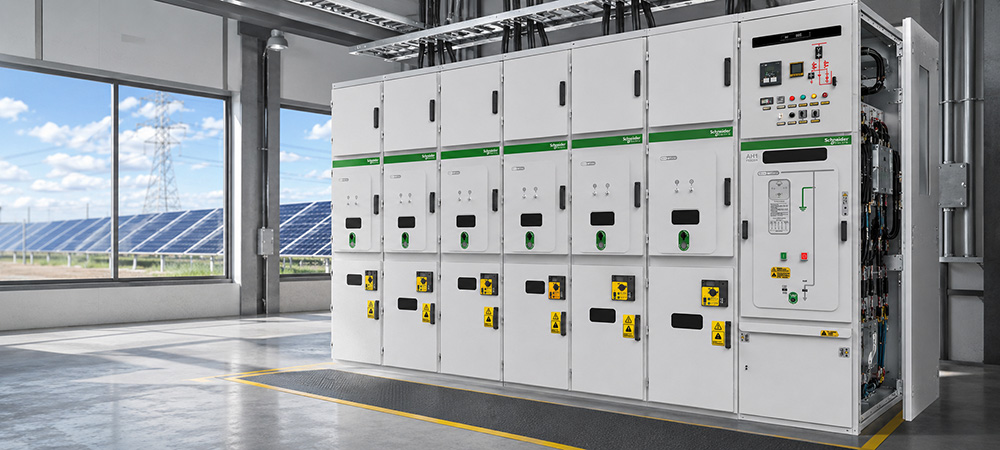

เดอะ ชไนเดอร์ เอ็มวีเน็กซ์-12 เป็นสวิตช์เกียร์ AIS แบบถอดได้สำหรับติดตั้งตรงกลางตัวถังโลหะ สำหรับใช้งานภายในอาคาร โดยผสานรวมเบรกเกอร์วงจรสุญญากาศแบบปิดผนึกแข็ง HVX ของ Schneider และได้รับการออกแบบมาเพื่อความปลอดภัย ความน่าเชื่อถือ ประสิทธิภาพ การตรวจสอบอัจฉริยะ และการใช้งานด้านการจ่ายพลังงานไฟฟ้าแรงดันปานกลาง

ข้อกำหนดของโครงการ

ลูกค้าต้องการ อุปกรณ์สวิตช์เกียร์แรงดันปานกลาง ระบบนี้เหมาะสมสำหรับการใช้งานในอุตสาหกรรมในระยะยาว โครงการนี้ต้องการทั้งประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้และความสะดวกในการบำรุงรักษาที่ใช้งานได้จริง

ข้อกำหนดหลักๆ ได้แก่:

1. ระบบจ่ายไฟฟ้าแรงดันปานกลาง สำหรับการใช้งาน 12kV / 24kV
2. โครงสร้างตู้โลหะหุ้มภายในอาคารที่ปลอดภัย
3. ประสิทธิภาพการทำงานของเบรกเกอร์วงจรที่เชื่อถือได้สำหรับการป้องกันหม้อแปลงและสายป้อนไฟ
4. โครงสร้างแบบถอดได้ เพื่อความสะดวกในการตรวจสอบ บำรุงรักษา และเปลี่ยนชิ้นส่วน
5. การจัดวางตู้แบบโมดูลาร์สำหรับหน่วยรับเข้า หน่วยส่งออก ส่วนบัส หน่วยวัด และหน่วยป้องกัน
6. ทนทานต่อไฟฟ้าลัดวงจรและกระแสไฟฟ้าสูงสุดได้ดีเยี่ยม
7. การป้องกันฝุ่นละอองและสิ่งแปลกปลอมภายในห้องไฟฟ้า
8. ตัวเลือกการตรวจสอบอัจฉริยะสำหรับการติดตามสภาพและการบำรุงรักษาเชิงคาดการณ์
9. การออกแบบตู้แบบกะทัดรัดเพื่อประหยัดพื้นที่ในการติดตั้ง
10. เป็นไปตามมาตรฐานอุปกรณ์สวิตช์เกียร์ระดับสากลและของจีน

แนวทางแก้ไขที่เสนอ

GAOBO เสนอการปรับแต่งเฉพาะ สวิตช์เกียร์ Schneider Electric MVnex-12 AIS การเลือกใช้ระบบผลิตไฟฟ้าขึ้นอยู่กับความต้องการใช้ไฟฟ้าของลูกค้า กำลังการผลิตของหม้อแปลง จำนวนสายป้อนไฟฟ้า ข้อกำหนดด้านการป้องกัน พื้นที่ติดตั้ง และแผนการขยายในอนาคต

ระบบนี้ได้รับการออกแบบให้เป็นโซลูชันการจ่ายไฟฟ้าแรงดันปานกลางแบบครบวงจร ซึ่งประกอบด้วย:

• ตู้สวิตช์เกียร์ขาเข้า
• ตู้สวิตช์เกียร์ป้อนไฟขาออก
• ตู้ป้องกันหม้อแปลงไฟฟ้า
• ตู้ส่วนบัส
• ตู้มิเตอร์
• ช่องควบคุมแรงดันต่ำ
• รีเลย์ป้องกันและหน่วยตรวจสอบ
• ช่องเชื่อมต่อสายเคเบิล
• รถบรรทุกเบรกเกอร์วงจรแบบถอดได้
• ช่องบัสบาร์

เดอะ MVnex-12 เป็นสวิตช์เกียร์แรงดันปานกลางแบบฉนวนอากาศ ใช้สำหรับรับ ส่ง และปกป้องพลังงานไฟฟ้าในสถานีไฟฟ้าย่อย โรงงาน อาคาร และโครงการโครงสร้างพื้นฐาน นอกจากนี้ยังรองรับรูปแบบการเดินสายหลักที่ยืดหยุ่นสำหรับข้อกำหนดของโครงการต่างๆ อีกด้วย

การกำหนดค่าทางเทคนิค

สำหรับโครงการนี้ อุปกรณ์สวิตช์เกียร์ได้รับการกำหนดค่าตามระบบไฟฟ้าของสถานที่และข้อกำหนดด้านความปลอดภัยของลูกค้า

การกำหนดค่าทางเทคนิคหลัก:

• รุ่นผลิตภัณฑ์: MSAMV001 / MVnex-12
• แรงดันไฟฟ้าที่กำหนด: 12kV สูงสุด 24kV
• ความถี่ที่กำหนด: 50Hz / 60Hz
• กระแสไฟฟ้าสูงสุด: 630A – 4000A
• กระแสไฟฟ้าทนได้สูงสุดในระยะเวลาสั้นๆ: 25kA / 31.5kA / 40kA เป็นเวลา 4 วินาที
• กระแสไฟฟ้าสูงสุดที่ทนได้: 63kA / 80kA / 100kA
• แรงดันไฟฟ้าที่ทนได้ที่ความถี่ไฟฟ้า: 42kV สำหรับ 12kV, 65kV สำหรับ 24kV
• แรงดันทนต่อแรงกระตุ้นฟ้าผ่า: 75kV สำหรับ 12kV, 125kV สำหรับ 24kV
• ระดับการป้องกัน: ตัวเครื่องภายนอก IP4X, ช่องภายใน IP2X
• เบรกเกอร์วงจรหลัก: Schneider HVX ชนิดปิดผนึกสุญญากาศ
• โครงสร้าง: สำหรับใช้ภายในอาคาร หุ้มด้วยโลหะ ติดตั้งตรงกลาง ถอดออกได้
• การปฏิบัติตามมาตรฐาน: IEC 60298, IEC 60694, GB 3906-2020

แผนการดำเนินงานโครงการ

1. การสำรวจพื้นที่และการวิเคราะห์ภาระ

ทีมงานด้านเทคนิคของ GAOBO ตรวจสอบแบบร่างทางไฟฟ้าของลูกค้า ความจุของหม้อแปลงไฟฟ้า แหล่งจ่ายไฟขาเข้า ข้อกำหนดของวงจรป้อนไฟ ระดับกระแสลัดวงจร วิธีการเข้าสายเคเบิล การจัดวางห้องไฟฟ้า และความต้องการในการขยายในอนาคตเป็นอันดับแรก

ขั้นตอนนี้ช่วยยืนยันจำนวนตู้ควบคุม กระแสไฟฟ้าที่กำหนด แผนการป้องกัน ตรรกะการควบคุม ฟังก์ชันการวัด และการจัดวางอุปกรณ์สวิตช์เกียร์ขั้นสุดท้าย

2. การออกแบบระบบแรงดันปานกลาง

GAOBO ได้จัดทำแบบแผนการจ่ายไฟฟ้าแรงดันปานกลางโดยอิงจากการวิเคราะห์ภาระโหลด แบบแผนดังกล่าวประกอบด้วย แผนภาพเส้นเดียว แผนผังตู้ควบคุม วงจรไฟฟ้าหลัก การเดินสายควบคุมรอง การกำหนดค่ารีเลย์ป้องกัน ระบบวัดค่า และอินเทอร์เฟซการสื่อสาร

โครงสร้างแบบโมดูลาร์ของ อุปกรณ์สวิตช์เกียร์ MVnex-12 ทำให้ระบบสามารถจัดเรียงได้อย่างยืดหยุ่นตามฟังก์ชันการรับเข้า การส่งออก ส่วนของบัส การวัด และการป้องกันหม้อแปลงไฟฟ้า

3. การเลือกเบรกเกอร์วงจรและอุปกรณ์ป้องกัน

เบรกเกอร์วงจรสุญญากาศแบบปิดผนึกแข็งรุ่น HVX ของ Schneider ได้รับเลือกให้เป็นส่วนประกอบหลักในการตัดและป้องกันวงจร เบรกเกอร์วงจรประเภทนี้รองรับความสามารถในการตัดวงจรสูง อายุการใช้งานยาวนาน และความต้องการการบำรุงรักษาต่ำ ช่วยให้ลูกค้าปรับปรุงความน่าเชื่อถือของระบบและลดความเสี่ยงในการดำเนินงาน

อุปกรณ์สวิตช์เกียร์ได้รับการออกแบบให้มีระบบล็อคป้องกันห้าขั้นตอนเพื่อลดความเสี่ยงจากการใช้งานผิดพลาดระหว่างการสลับ การบำรุงรักษา และการตรวจสอบ หน้าผลิตภัณฑ์เน้นระบบล็อคป้องกันห้าขั้นตอน การป้องกันระดับ IP4X / IP2X และความพร้อมสำหรับการตรวจสอบอัจฉริยะเป็นคุณสมบัติสำคัญด้านความปลอดภัยและการใช้งาน

4. การผลิตและการประกอบในโรงงาน

หลังจากได้รับการยืนยันทางเทคนิคแล้ว GAOBO ได้จัดเตรียมโรงงานผลิตสินค้าและประกอบเข้าด้วยกัน โครงสร้างตู้ผลิตจากแผ่นเหล็กชุบสังกะสีความแข็งแรงสูงและเคลือบด้วยผงอีพ็อกซี ตู้ถูกแบ่งออกเป็นช่องสำหรับบัสบาร์ เบรกเกอร์ สายเคเบิล และแรงดันต่ำ เพื่อเพิ่มความปลอดภัยและการจัดการการทำงานให้ดียิ่งขึ้น

ในระหว่างการประกอบในโรงงาน ทีมงานได้ดำเนินการติดตั้งบัสบาร์ ประกอบโครงเบรกเกอร์ เดินสายไฟรอง ติดตั้งรีเลย์ป้องกัน ประกอบระบบล็อคเชิงกล เตรียมช่องเก็บสายเคเบิล และตรวจสอบภายใน

5. การตรวจสอบและทดสอบคุณภาพ

ก่อนส่งมอบ อุปกรณ์สวิตช์เกียร์ MVnex-12 ได้รับการตรวจสอบคุณภาพและทดสอบการทำงาน การตรวจสอบครอบคลุมถึงลักษณะภายนอกของตู้ การทำงานทางกล การเคลื่อนที่ของรถเข็นแบบถอดได้ ฟังก์ชันการเชื่อมต่อ ความถูกต้องของการเดินสายไฟ ความต่อเนื่องของการต่อลงดิน ประสิทธิภาพของฉนวน การทำงานของวงจรควบคุม และฟังก์ชันของรีเลย์ป้องกัน

วิธีนี้ช่วยลดความเสี่ยงในการติดตั้งและปรับปรุงประสิทธิภาพการทดสอบระบบที่หน้างานโครงการ

6. การจัดส่ง การติดตั้ง และการทดสอบระบบ

หลังจากผ่านการตรวจสอบแล้ว ตู้สวิตช์เกียร์จะถูกบรรจุและจัดส่งไปยังสถานที่ของลูกค้า ในระหว่างการติดตั้ง ลูกค้าจะดำเนินการจัดวางตำแหน่งตู้ การยึดฐานราก การเชื่อมต่อสายเคเบิล การเชื่อมต่อสายดิน และการทดสอบระบบ ณ สถานที่ติดตั้ง

GAOBO ให้การสนับสนุนทางเทคนิคในด้านคำแนะนำการติดตั้ง การประสานงานการตั้งค่าการป้องกัน และการเตรียมการเริ่มต้นระบบ

ประโยชน์ของโครงการ

เดอะ สวิตช์เกียร์ Schneider Electric MVnex-12 AIS โซลูชันดังกล่าวช่วยให้ลูกค้าสร้างระบบจำหน่ายไฟฟ้าแรงดันปานกลางที่ปลอดภัย เชื่อถือได้ และขยายได้

ประโยชน์หลักๆ ได้แก่:

• ระบบจ่ายไฟฟ้าแรงดันปานกลางที่เชื่อถือได้สำหรับการดำเนินงานในภาคอุตสาหกรรม
• ความยืดหยุ่นในการใช้งาน 12kV / 24kV
• โครงสร้างห้องโดยสารหุ้มด้วยโลหะเพื่อความปลอดภัยที่ดียิ่งขึ้น
• ดีไซน์เบรกเกอร์วงจรแบบถอดได้เพื่อความสะดวกในการบำรุงรักษา
• เบรกเกอร์วงจรสุญญากาศ Schneider HVX เพื่อประสิทธิภาพการตัดวงจรที่แข็งแกร่ง
• ระบบล็อกป้องกัน 5 ขั้นตอนเพื่อลดความเสี่ยงจากการใช้งานผิดพลาด
• ตัวเครื่องมีมาตรฐาน IP4X และช่องเก็บของมีมาตรฐาน IP2X
• ตัวเลือกการตรวจสอบอัจฉริยะสำหรับการบำรุงรักษาเชิงคาดการณ์
• โครงสร้างแบบโมดูลาร์ขนาดกะทัดรัด ช่วยประหยัดพื้นที่ในห้องไฟฟ้า
• เหมาะสำหรับโรงงาน สถานีไฟฟ้า อาคารพาณิชย์ สถานีพลังงานหมุนเวียน สนามบิน ทางรถไฟ ท่าเรือ และศูนย์ข้อมูล

กรณีศึกษาแผนโครงการนี้แสดงให้เห็นถึงวิธีการ ผู้ผลิตอุปกรณ์สวิตช์เกียร์ GAOBO สามารถจัดหาโซลูชันสวิตช์เกียร์ MSAMV001 Schneider Electric MVnex-12 AIS ที่ปรับแต่งได้สำหรับโครงการจ่ายไฟฟ้าแรงดันปานกลาง

ด้วยการออกแบบที่กันอากาศได้ดี จึงเหมาะสำหรับใช้งานภายในอาคาร โครงสร้างแบบดึงออกได้หุ้มด้วยโลหะ, เบรกเกอร์วงจรสุญญากาศแบบปิดผนึกแข็ง Schneider HVX ด้วยความสามารถในการตรวจสอบอัจฉริยะและการปฏิบัติตามมาตรฐาน IEC และ GB ทำให้สวิตช์เกียร์ MVnex-12 เหมาะสำหรับงานอุตสาหกรรม งานพาณิชย์ งานสาธารณูปโภค โครงสร้างพื้นฐาน และพลังงานหมุนเวียน

สำหรับลูกค้าที่กำลังมองหาความน่าเชื่อถือ MVnex-12 AIS สวิตช์เกียร์แรงดันปานกลาง 24kVไม่ว่าจะเป็นโซลูชันตู้สวิตช์เกียร์แบบถอดได้ตามความต้องการเฉพาะ GAOBO สามารถสนับสนุนโครงการได้ตั้งแต่การออกแบบทางเทคนิคและการผลิต ไปจนถึงการทดสอบ การจัดส่ง คำแนะนำในการติดตั้ง และบริการระยะยาว
