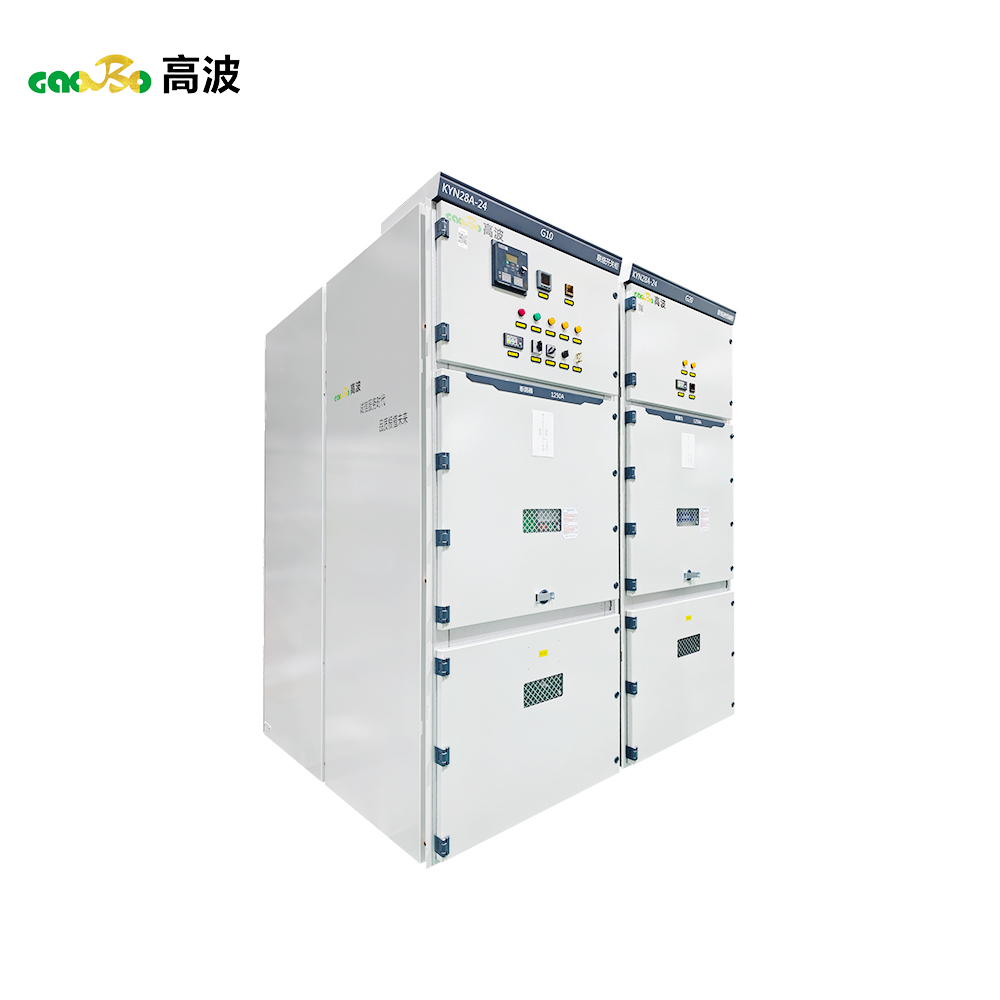

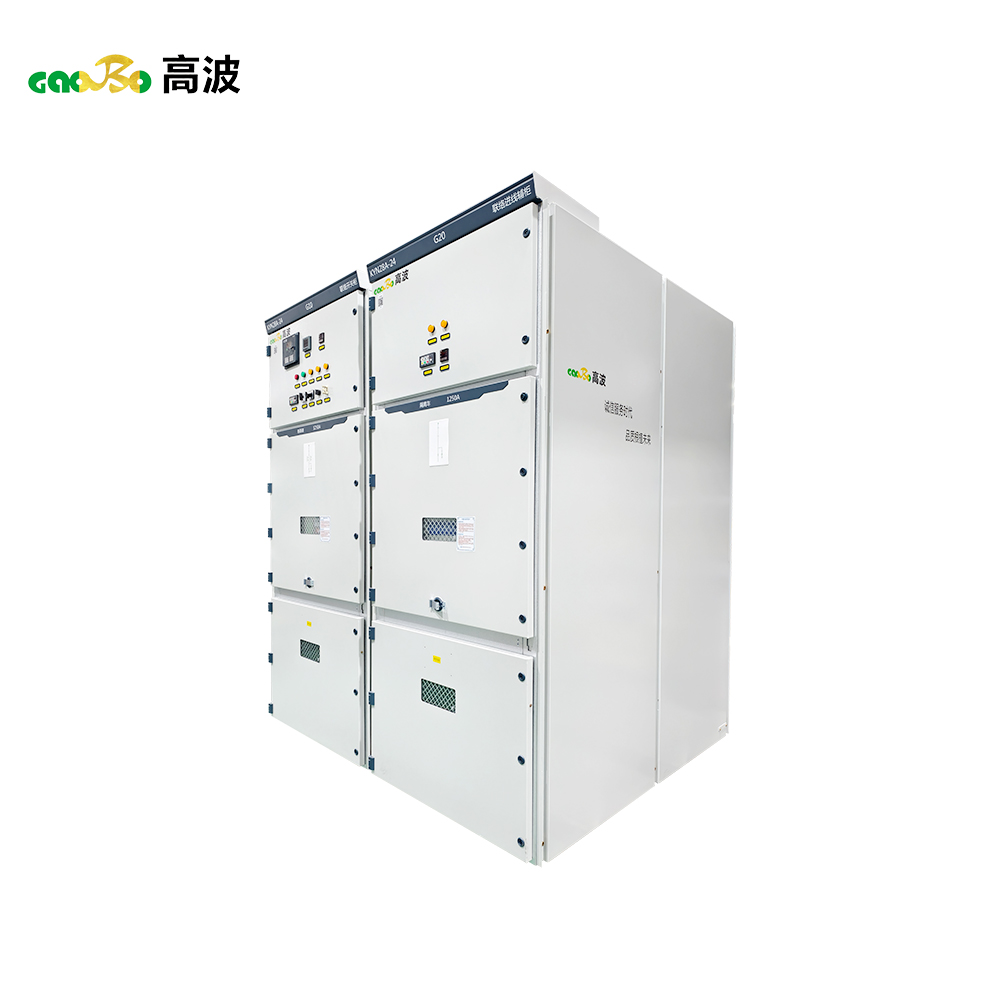

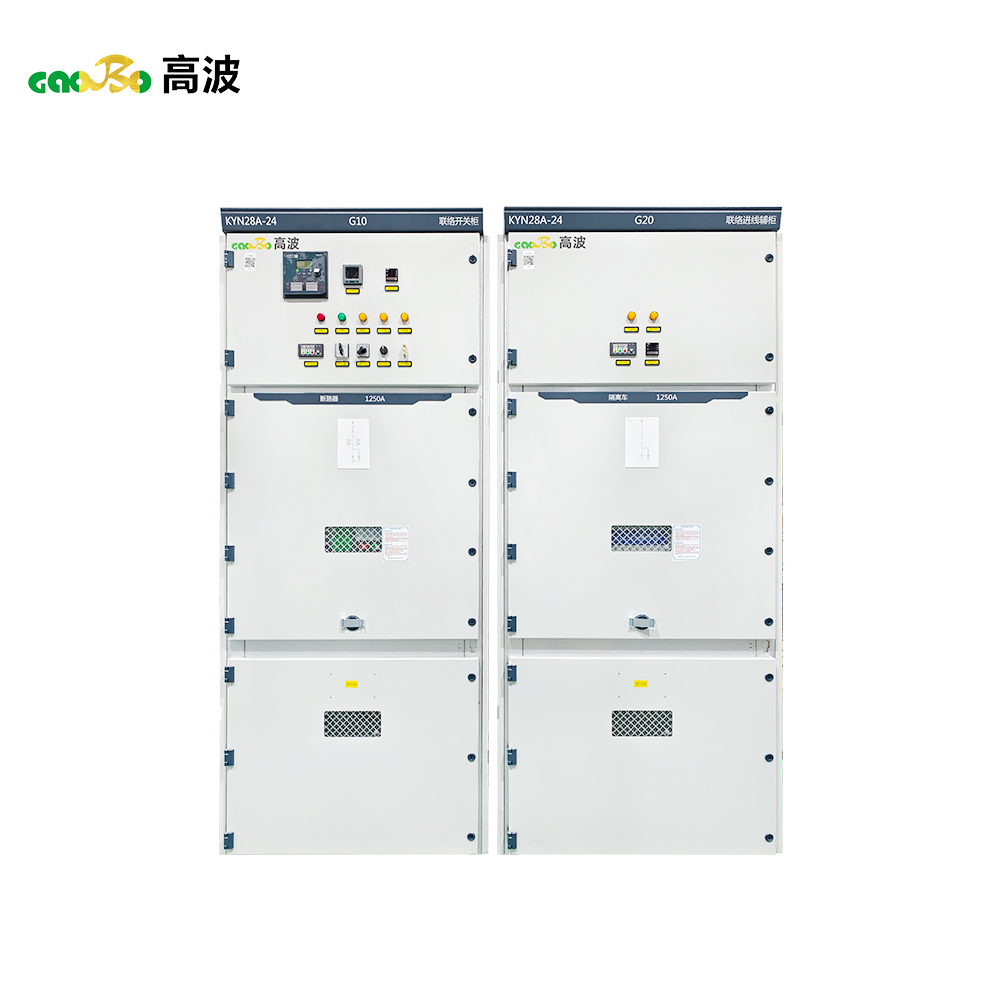

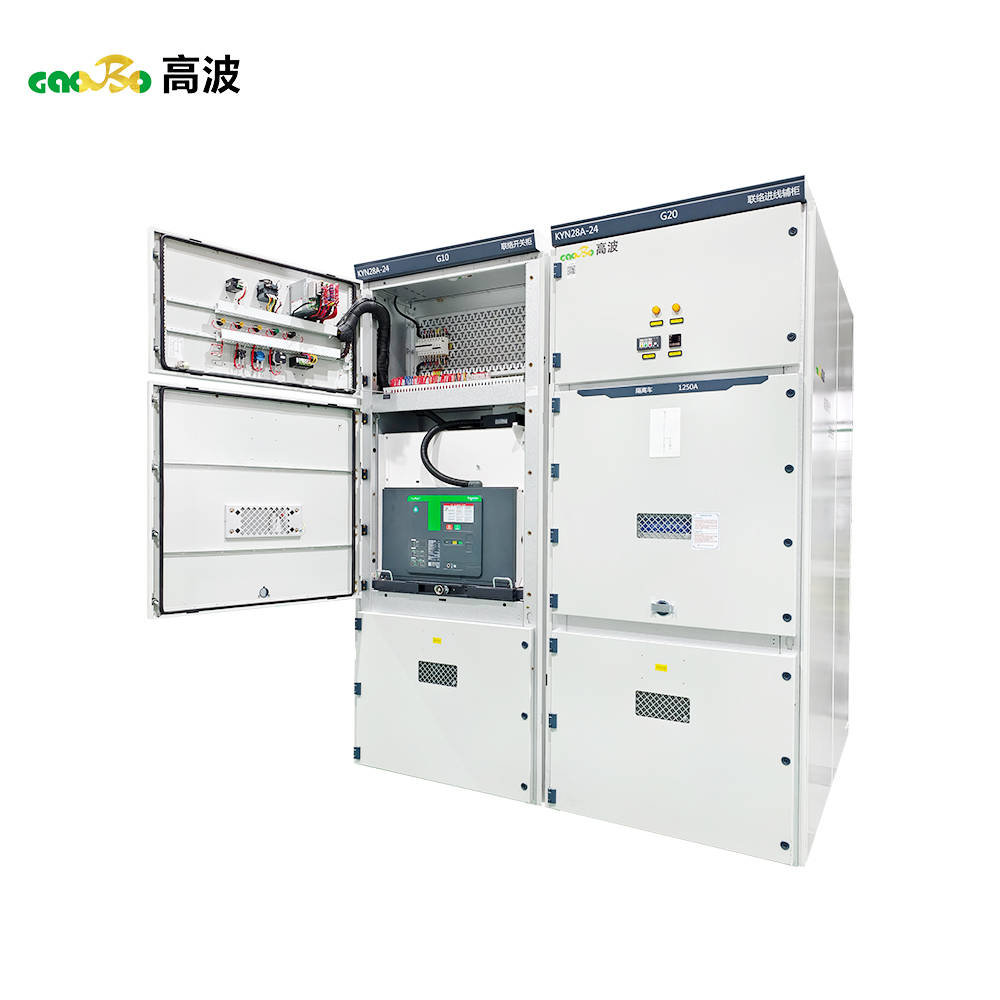

ตู้เชื่อมต่อแรงดันสูง KYN28A-24 G20
รายละเอียดสินค้า:
KYN28A-24 G20 จาก Gaobo Power Solution ตู้เชื่อมต่อแรงดันสูง และตู้เสริมขาเข้าที่เข้ากันได้นั้นเป็นอุปกรณ์ระดับมืออาชีพขนาด 24kV อุปกรณ์สวิตช์แรงดันสูงออกแบบมาสำหรับระบบจำหน่ายไฟฟ้าแรงดันปานกลางและสูง ในฐานะอุปกรณ์หลักสำหรับการเชื่อมต่อ การสวิตช์ และการควบคุมเสริมในเครือข่ายส่งและจำหน่ายไฟฟ้า ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานการผลิตอุปกรณ์ไฟฟ้าแรงสูงของประเทศและอุตสาหกรรม โดดเด่นด้วยโครงสร้างที่กะทัดรัด ประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ และความสามารถในการป้องกันการรบกวนที่ดีเยี่ยม
ตู้เชื่อมต่อ G20 ช่วยให้การเชื่อมต่อและการสลับระหว่างส่วนจ่ายไฟต่างๆ ของระบบไฟฟ้าแรงสูงเป็นไปอย่างปลอดภัยและเสถียร ในขณะที่ตู้เสริมขาเข้าให้การป้องกันเสริม การส่งสัญญาณ และการควบคุมสำหรับด้านสายส่งขาเข้าของระบบแรงสูง ทำให้เกิดโซลูชันการกระจายพลังงานไฟฟ้าแรงสูงที่สมบูรณ์และลงตัว ด้วยการใช้วัสดุฉนวนและตัวนำคุณภาพสูง ตู้จึงมีความสามารถในการทนต่อกระแสลัดวงจรและแรงดันเกินได้ดี ทำให้มั่นใจได้ถึงการทำงานที่เสถียรในระยะยาวในสภาพแวดล้อมของระบบไฟฟ้าที่รุนแรง Gaobo Power นำเสนอ บริการสั่งทำพิเศษแบบ OEM/ODM สำหรับผลิตภัณฑ์ในซีรีส์นี้ รองรับการปรับแต่งโครงสร้างภายใน ขนาดตู้ และโมดูลการทำงานตามความต้องการเฉพาะ เพื่อตอบสนองความต้องการที่กำหนดเองของโครงการโครงข่ายไฟฟ้า การจ่ายไฟในโรงงาน และการก่อสร้างโครงสร้างพื้นฐานต่างๆ
คุณสมบัติ:
1. การออกแบบระดับมืออาชีพสำหรับระบบไฟฟ้าแรงสูง: รุ่น KYN28A-24 G20 ออกแบบมาเป็นพิเศษสำหรับระบบไฟฟ้าแรงสูง 24kV ด้วยโครงสร้างที่ได้มาตรฐานและการเชื่อมต่อ/การควบคุมเสริมที่เชื่อถือได้ สอดคล้องกับมาตรฐานการผลิตอุปกรณ์สวิตช์เกียร์แรงสูงในระดับอุตสาหกรรม
2. โซลูชันตู้ควบคุมคู่ที่เข้ากันได้: ตู้เชื่อมต่อแบบบูรณาการและตู้ควบคุมเสริมขาเข้า ช่วยให้การเชื่อมต่อกับโครงข่ายไฟฟ้า การป้องกันสายส่งขาเข้า และการควบคุมเสริมเป็นไปอย่างราบรื่น ปรับปรุงความสมบูรณ์และประสิทธิภาพของระบบจำหน่ายไฟฟ้าแรงสูง
3. ความปลอดภัยและฉนวนที่เหนือกว่า: ใช้วัสดุฉนวนคุณภาพสูงและโครงสร้างตู้แบบปิดมิดชิด มีประสิทธิภาพในการดับประกายไฟและป้องกันการรั่วไหลได้ดีเยี่ยม ป้องกันอันตรายจากแรงดันไฟฟ้าสูงได้อย่างมีประสิทธิภาพ และรับประกันความปลอดภัยของบุคลากรและอุปกรณ์
4. ความเสถียรและการป้องกันการรบกวน: ทนทานต่อกระแสลัดวงจรและแรงดันเกินในระบบส่งไฟฟ้าได้ดี มีความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ดี ปรับตัวได้ดีกับสภาพแวดล้อมการทำงานของระบบส่งไฟฟ้าแรงสูงที่ซับซ้อนและเปลี่ยนแปลงได้
5. บริการปรับแต่งจากโรงงาน: Gaobo Power ให้บริการปรับแต่งโดยตรงจากโรงงาน รองรับการกำหนดค่าส่วนบุคคลของส่วนประกอบภายใน โมดูลการทำงาน ขนาดตู้ และการทำเครื่องหมาย เพื่อตอบสนองความต้องการเฉพาะของโครงการ
6. ใช้งานและบำรุงรักษาง่าย: โครงสร้างภายในแบบโมดูลาร์ เครื่องหมายการเดินสายไฟที่ชัดเจน และการถอดประกอบชิ้นส่วนต่างๆ ได้สะดวก ช่วยลดความยุ่งยากในการใช้งาน บำรุงรักษา และการขยายระบบในอนาคต
แอปพลิเคชันหลัก:
โครงสร้างพื้นฐานโครงข่ายไฟฟ้า : โครงข่ายไฟฟ้าแรงสูง 24 กิโลโวลต์ในเขตเมืองและชนบท เครือข่ายจำหน่ายไฟฟ้าระดับภูมิภาค รับผิดชอบการเชื่อมต่อโครงข่ายและการสลับส่วนของโครงข่ายไฟฟ้าแรงสูง
ฐานการผลิตภาคอุตสาหกรรม : โรงงานขนาดใหญ่ นิคมอุตสาหกรรม โรงถลุงโลหะ และสถานประกอบการเคมีที่มีระบบจ่ายไฟฟ้าแรงสูงแบบพึ่งพาตนเอง สำหรับการเชื่อมต่อไฟฟ้าแรงสูงและการควบคุมเสริมสายส่งขาเข้าของโครงข่ายไฟฟ้าภายในโรงงาน
โครงการด้านพลังงานและไฟฟ้า : สถานีไฟฟ้าพลังน้ำ โรงไฟฟ้าพลังลม โรงไฟฟ้าพลังความร้อน และสถานีไฟฟ้าย่อย (ระดับ 24kV) เป็นอุปกรณ์เสริมหลักสำหรับการผลิตและกระจายพลังงานไฟฟ้า
โครงสร้างพื้นฐานที่สำคัญ : ศูนย์ข้อมูล ศูนย์กลางการคมนาคม (สถานีรถไฟความเร็วสูง สนามบิน) ศูนย์การค้าขนาดใหญ่ และสิ่งอำนวยความสะดวกสาธารณะของเทศบาลที่มีความต้องการความเสถียรของระบบจ่ายไฟสูง รวมถึงการเชื่อมต่อระบบจำหน่ายไฟฟ้าแรงสูงและระบบป้องกันเสริม
โครงการเหมืองแร่และการก่อสร้าง : ระบบจ่ายไฟฟ้าแรงสูงชั่วคราวสำหรับเหมืองเปิดขนาดใหญ่ เหมืองใต้ดิน และโครงการก่อสร้างขนาดใหญ่ เพื่อให้เกิดการเชื่อมต่อที่ปลอดภัยและการควบคุมสายส่งไฟฟ้าแรงสูงขาเข้า
พารามิเตอร์ทางเทคนิค:
| พารามิเตอร์ | รายละเอียด |
| แรงดันไฟฟ้าที่กำหนด (AC) | 24 กิโลโวลต์ |
| กระแสไฟฟ้าที่กำหนด | 1250A |
| ความถี่ที่กำหนด | 50 60Hz |
| สวิตช์เกียร์ที่ได้รับการจัดอันดับปัจจุบัน | 630A 1250A 1600A 2000A 2500A 3150A |
| เบรกเรทปัจจุบัน | 630A 1250A 1600A 2000A 2500A 3150A |
| กระแสไฟฟ้าระยะสั้นที่กำหนด | 16 20 25 31.5 40 (KA/4S) |
| กระแสสูงสุดที่ทนได้ | 40 50 63 80 100 KA |
| กระแสไฟฟ้าลัดวงจรที่กำหนด | 16 20 25 31.5 40 KA |
| กระแสลัดวงจรที่กำหนด | 40 50 63 80 100 KA |
| ระดับฉนวนที่กำหนด ทนต่อแรงดันไฟฟ้าภายใต้ความถี่ไฟฟ้า | เฟส - เฟส เฟส-โลก 42 เบรก (การแยก) 48 |
| แรงดันไฟฟ้าที่ทนต่อแรงกระตุ้นฟ้าผ่า | เฟส - เฟส เฟส-โลก 72 เบรก (การแยก) 85 |
| อายุการใช้งานของเบรกเกอร์วงจร | 10,000 ครั้ง |
| ระดับการป้องกัน | ตู้เบรกเกอร์แบบเปิด รุ่น IP4X: 12PX |
| อุณหภูมิและความชื้นของสิ่งแวดล้อม | -25~45 ℃ |
| ระดับความสูง | น้อยกว่า 1,000 เมตร |
