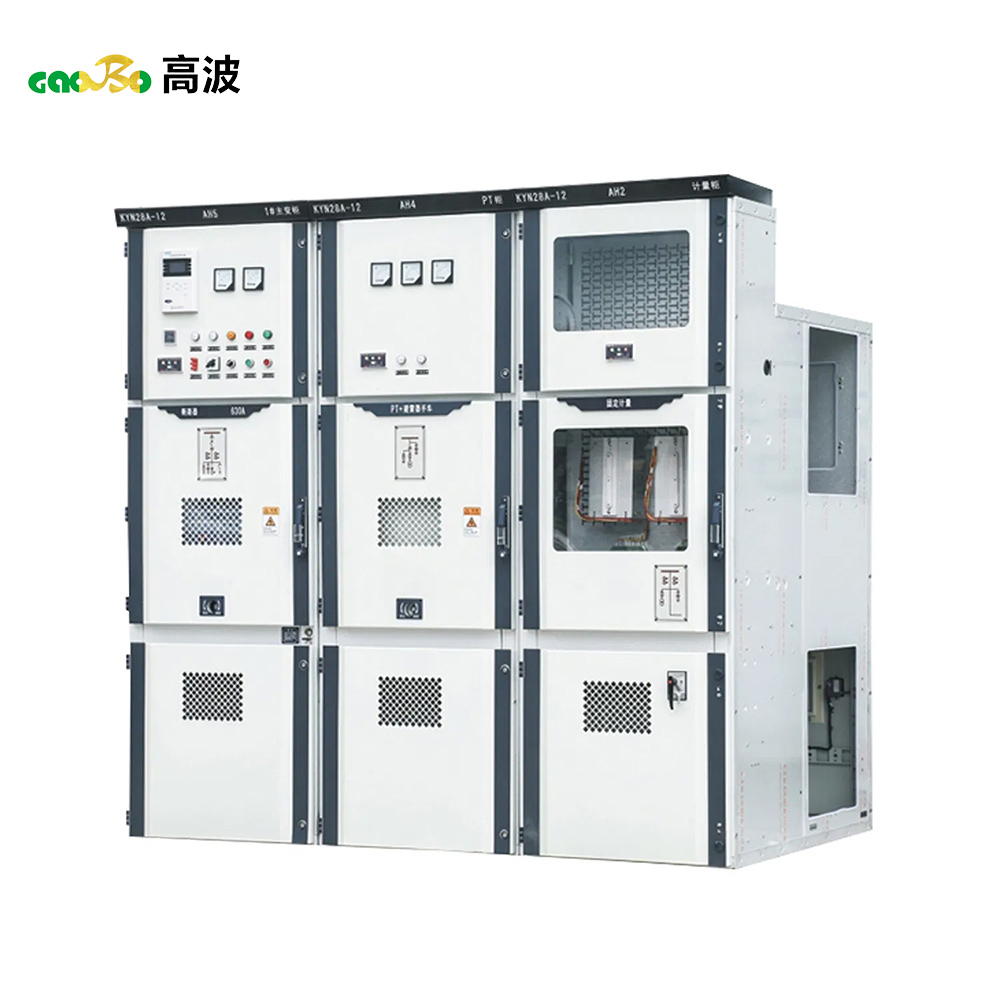

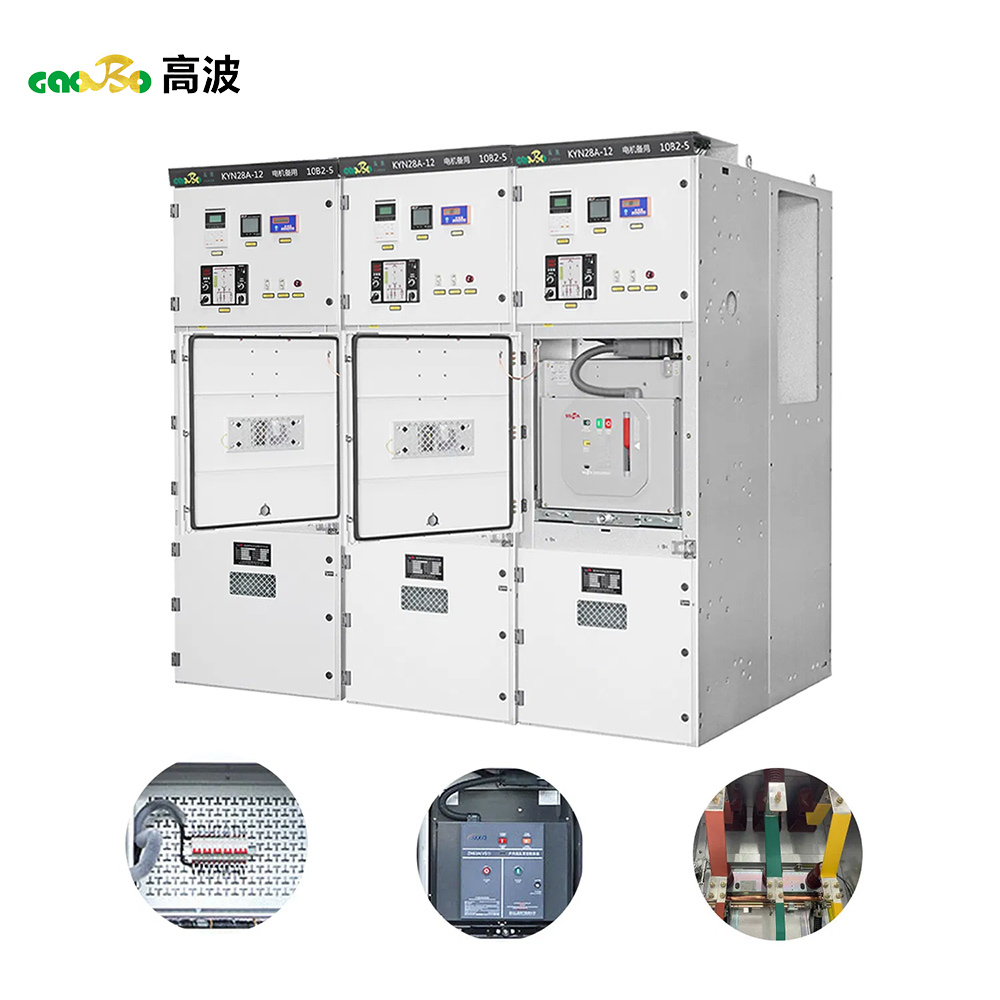

ตู้สวิตช์เกียร์ไฟฟ้าแรงสูงสำหรับภายนอกอาคาร KYN28 สำหรับระบบจ่ายไฟเพื่อความปลอดภัย
แอปพลิเคชัน:

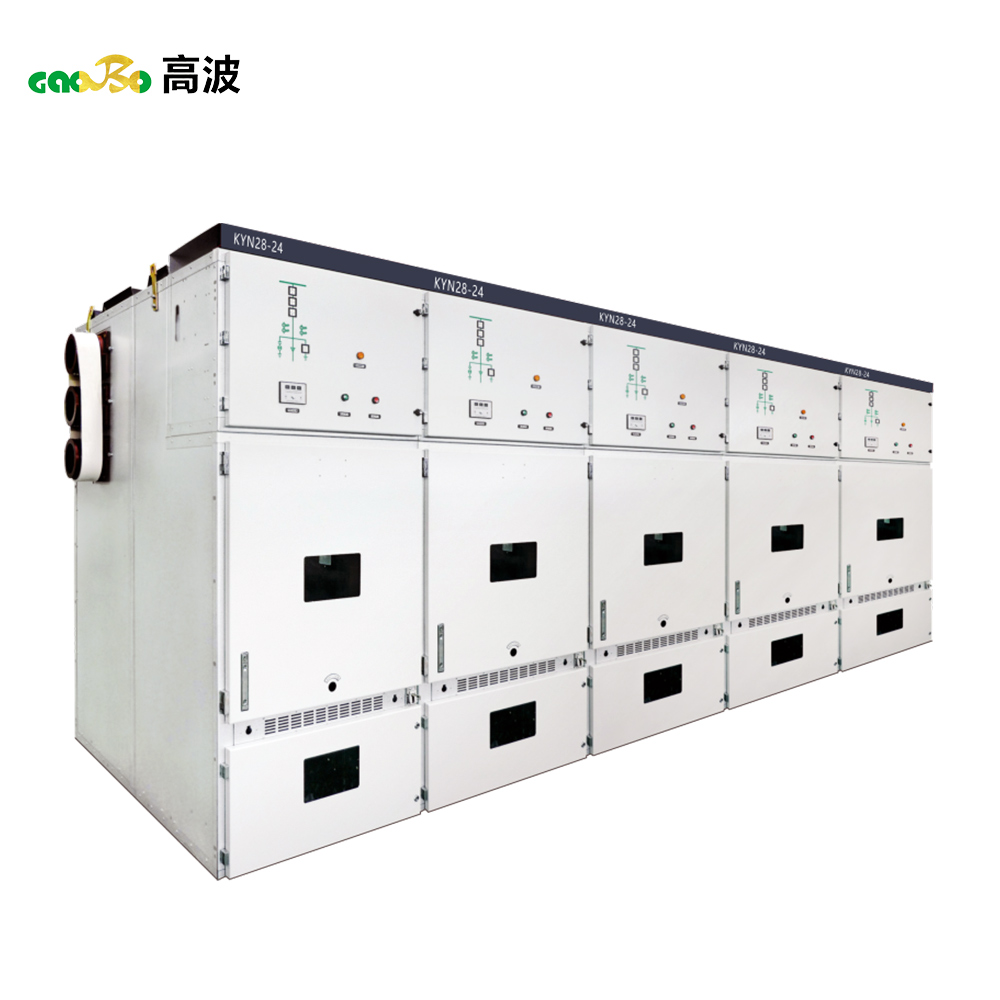

สวิตช์เกียร์หุ้มโลหะแบบถอดได้สำหรับใช้ภายในอาคาร KYN28-24/1250-31.5 เหมาะสำหรับระบบไฟฟ้ากระแสสลับ 50Hz, 3~24kV และใช้งานกันอย่างแพร่หลายในโรงไฟฟ้า สถานีย่อย สถานีสวิตชิ่ง ระบบจ่ายไฟฟ้าในเมือง อุตสาหกรรมและเหมืองแร่ ห้างสรรพสินค้า สนามบิน รถไฟใต้ดิน โรงผลิตพลังงานลม โรงพยาบาล สนามกีฬา ทางรถไฟ อุโมงค์ และสถานที่อื่นๆ เพื่อการควบคุม ป้องกัน และเฝ้าระวัง สามารถติดตั้งได้ทั้งสวิตช์เกียร์มาตรฐานหรือเบรกเกอร์สุญญากาศ VS1 ที่ผลิตในประเทศ ทำให้เป็นอุปกรณ์จ่ายไฟฟ้าประสิทธิภาพสูงที่มีข้อดีหลายประการ เช่น การผสมผสานรูปแบบที่ยืดหยุ่น โครงสร้างที่กะทัดรัด ปลอดภัยและเชื่อถือได้ บำรุงรักษาง่าย ทนต่อแรงกระแทก และทนต่อการกัดกร่อน
คุณสมบัติผลิตภัณฑ์:
โครงสร้างประกอบแบบโลหะทั้งหมด, โครงสร้างประกอบแบบโมดูลาร์;
ตู้ทำจากแผ่นเหล็กบางเคลือบอลูมิเนียม-สังกะสีที่นำเข้า ผ่านกระบวนการประมวลผลแบบยืดหยุ่น FMS และใช้เทคโนโลยีการพับหลายชั้นขั้นสูง เชื่อมต่อด้วยน็อตหมุดและสลักเกลียวที่มีความแข็งแรงสูง ส่งผลให้มีความแม่นยำสูง ทนต่อการกัดกร่อน น้ำหนักเบา มีความแข็งแรงสูง และมีความคล่องตัวสูง

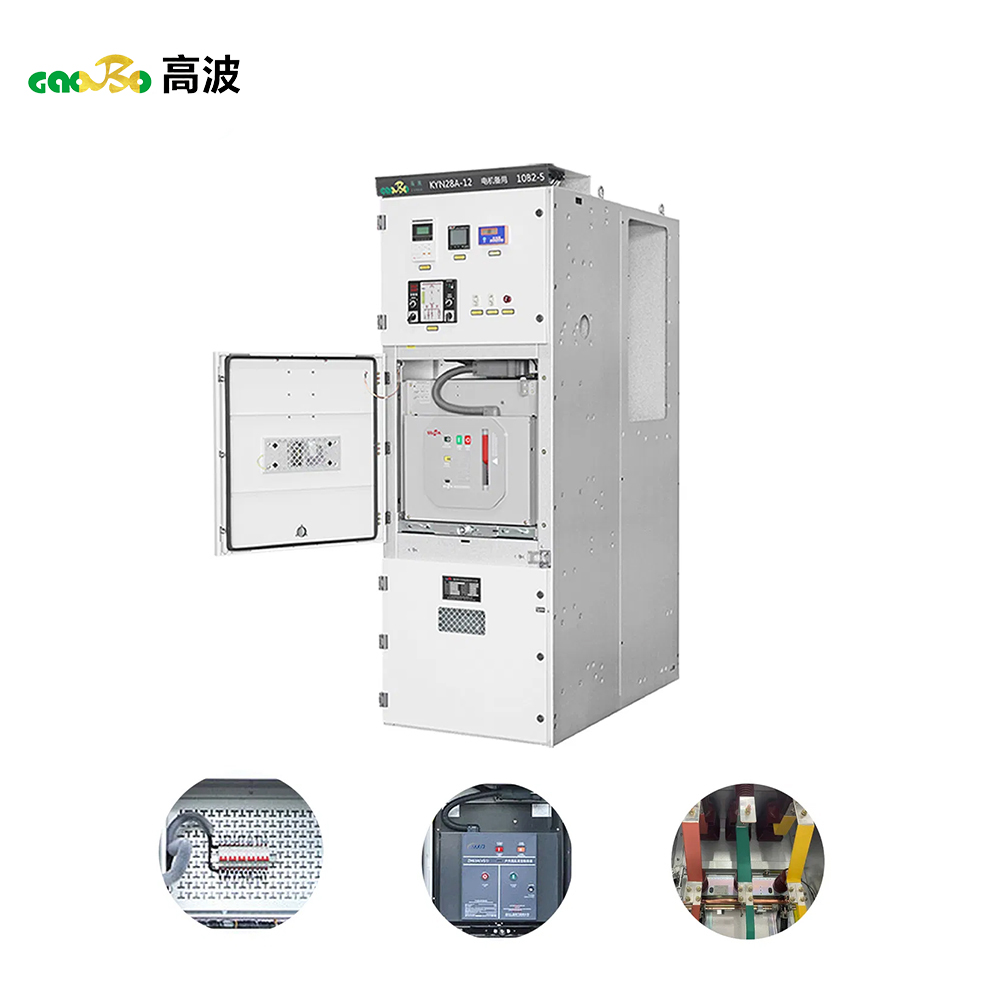

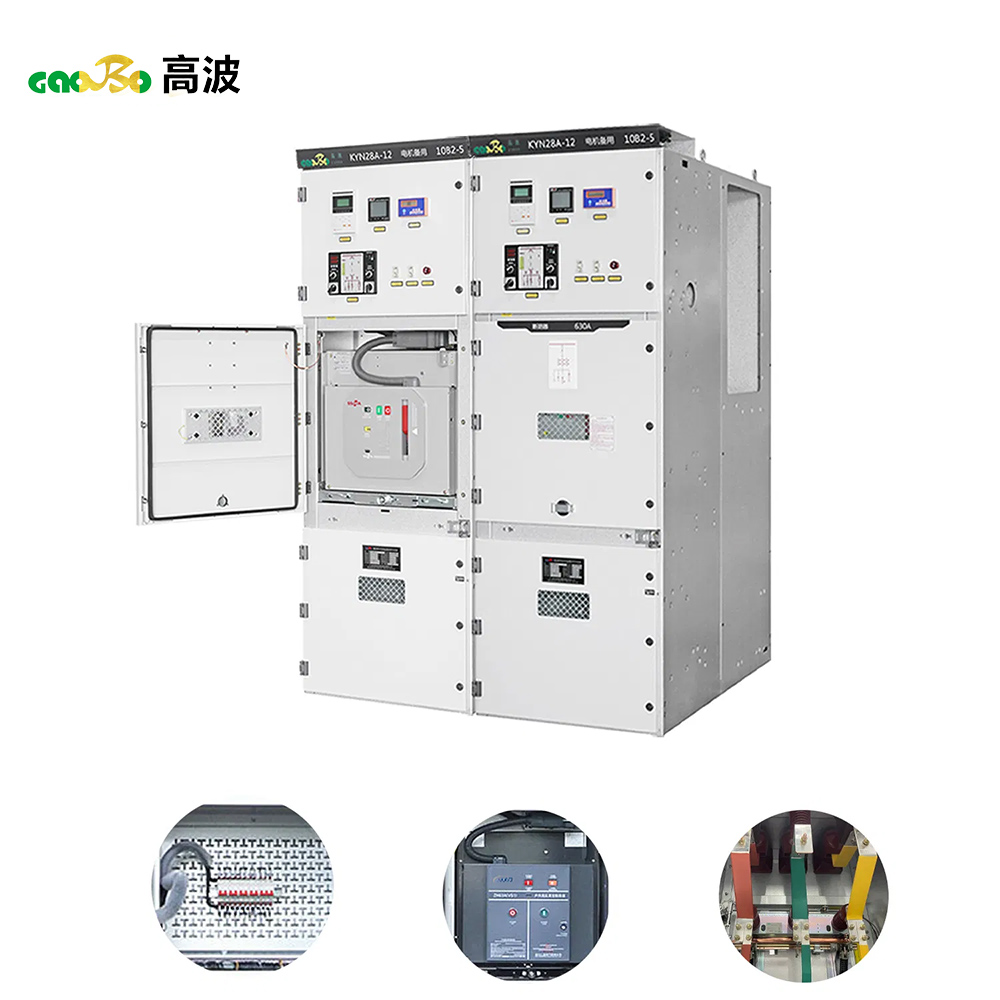

รถเข็นมือมีอุปกรณ์ทำงานและทดสอบ และแต่ละตำแหน่งมีอุปกรณ์ระบุตำแหน่งและแสดงผล เพื่อความปลอดภัยและความน่าเชื่อถือ
รถเข็นที่มีคุณสมบัติเดียวกันสามารถเปลี่ยนได้อย่างอิสระ ทำให้มีความสามารถในการเปลี่ยนทดแทนสูง
รถเข็นมือจะถูกขนส่งโดยยานพาหนะขนส่งเฉพาะ ทำให้การใช้งานง่ายและยืดหยุ่น
ช่องเก็บสายเคเบิลสามารถรองรับสายเคเบิลแกนเดี่ยวได้สูงสุดเก้าสาย
อุปกรณ์ล็อคทางกลและไฟฟ้าที่เชื่อถือได้ตอบสนองข้อกำหนด "ห้าหลักฐาน" ได้อย่างสมบูรณ์
ช่องแรงดันสูงทั้งหมดมีช่องระบายแรงดันเพื่อความปลอดภัยส่วนบุคคล
ประตูหน้าติดตั้งหน้าต่างสังเกตการณ์เพื่อดูสถานะการทำงานของส่วนประกอบภายใน
พารามิเตอร์ทางเทคนิค：
| พารามิเตอร์ | รายละเอียด |
| แรงดันไฟฟ้าที่กำหนด (AC) | 24 กิโลโวลต์ |
| กระแสไฟฟ้าที่ได้รับการจัดอันดับ | 1250เอ |
| ความถี่ที่กำหนด | 50 60เฮิรตซ์ |
| สวิตช์เกียร์ที่ได้รับการจัดอันดับปัจจุบัน | 630A 1250A 1600A 2000A 2500A 3150A |
| เรทเบรก ปัจจุบัน | 630A 1250A 1600A 2000A 2500A 3150A |
| กระแสไฟฟ้าระยะสั้นที่กำหนด | 16 20 25 31.5 40 (ก.ก./4ส.) |
| พิกัดทนกระแสสูงสุด | 40 50 63 80 100 ก.ก. |
| กระแสไฟฟ้าลัดวงจรที่กำหนด | 16 20 25 31.5 40 ก.ก. |
| กระแสไฟฟ้าลัดวงจรที่กำหนด | 40 50 63 80 100 ก.ก. |
| ระดับฉนวนที่กำหนด ทนต่อแรงดันไฟฟ้าภายใต้ความถี่ไฟฟ้า | เฟส - เฟส เฟส-ดิน 42 เบรก (แยก) 48 |
| แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่า | เฟส - เฟส เฟส-ดิน 72 เบรก (แยก) 85 |
| อายุการใช้งานของเบรกเกอร์ | 10,000 ครั้ง |
| ระดับการป้องกัน | Shell IP4X, ตู้เบรกเกอร์เปิด: 12PX |
| อุณหภูมิและความชื้นของสิ่งแวดล้อม | -25~45℃ |
| ระดับความสูง | น้อยกว่า 1,000 เมตร |
