ATS Automatic Transfer Switch: โซลูชันระบบจ่ายไฟคู่แบบไร้รอยต่อ --- Gaobo Power Solution

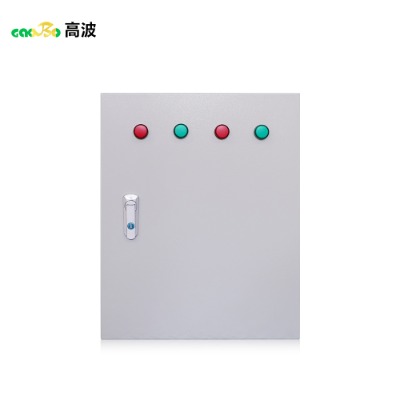

ตู้ ATS คืออะไร:

ATS หรือที่รู้จักกันในชื่อ ATSE ย่อมาจาก Automatic Transfer Switch ซึ่งโดยทั่วไปเรียกว่าสวิตช์ถ่ายโอนอัตโนมัติแบบสองแหล่งจ่ายไฟ ตามมาตรฐานแห่งชาติ ผลิตภัณฑ์ ATS หมายถึงเครื่องใช้ไฟฟ้าที่ประกอบด้วยสวิตช์ถ่ายโอนหนึ่งตัว (หรือมากกว่า) และส่วนประกอบทางไฟฟ้าอื่นๆ ที่จำเป็น ซึ่งใช้ในการตรวจจับวงจรไฟฟ้าและถ่ายโอนวงจรโหลดหนึ่งวงจรหรือมากกว่าจากแหล่งจ่ายไฟหนึ่งไปยังอีกแหล่งจ่ายไฟหนึ่งโดยอัตโนมัติ

อุปกรณ์นี้ใช้สำหรับสลับระหว่างไฟหลักและไฟสำรองเพื่อจ่ายกระแสไฟฟ้า เมื่อไฟหลักดับ อุปกรณ์จะเริ่มทำงานของระบบจ่ายไฟสำรอง (เครื่องกำเนิดไฟฟ้า) โดยอัตโนมัติ และสลับโหลดที่สำคัญที่ตั้งไว้ไปยังเครื่องกำเนิดไฟฟ้าดีเซล เมื่อไฟหลักกลับมา อุปกรณ์จะตัดการทำงานของเครื่องกำเนิดไฟฟ้าดีเซลและสลับโหลดไปยังไฟหลักโดยอัตโนมัติ เครื่องกำเนิดไฟฟ้าดีเซลจะปิดตัวเองโดยอัตโนมัติหลังจากระบายความร้อนเป็นเวลา 5 นาที และกลับสู่โหมดสแตนด์บาย

คุณสมบัติและประโยชน์ที่สำคัญ

แหล่งจ่ายไฟคู่เป็นสวิตช์ถ่ายโอนอัตโนมัติที่ผสานรวมการสวิตช์และการควบคุมเชิงตรรกะ ทำให้ไม่จำเป็นต้องใช้ตัวควบคุมภายนอกและบรรลุการบูรณาการเมคาทรอนิกส์อย่างแท้จริง มีคุณสมบัติการตรวจจับแรงดันไฟฟ้า การตรวจจับความถี่ อินเทอร์เฟซการสื่อสาร และระบบล็อคทางไฟฟ้าและกลไก ทำให้สามารถควบคุมอัตโนมัติ ควบคุมด้วยไฟฟ้าจากระยะไกล และควบคุมด้วยตนเองในกรณีฉุกเฉิน การทำงานทำได้ผ่านบอร์ดควบคุมเชิงตรรกะที่ใช้คำสั่งตรรกะต่างๆ ในการจัดการการทำงานของมอเตอร์และเกียร์ これによりมอเตอร์สามารถขับเคลื่อนสปริงสวิตช์ เก็บพลังงานและปล่อยออกมาทันทีผ่านกลไกการเร่งความเร็ว これによりทำให้สามารถเชื่อมต่อ/ตัดการเชื่อมต่อวงจรหรือสลับวงจรได้อย่างรวดเร็ว พร้อมตัวบ่งชี้สถานะที่มองเห็นได้ชัดเจน ให้การแยกความปลอดภัยและปรับปรุงประสิทธิภาพทั้งทางไฟฟ้าและกลไกอย่างมีนัยสำคัญ

สวิตช์เหมาะสำหรับการสลับอัตโนมัติระหว่างแหล่งจ่ายไฟหลักและแหล่งจ่ายไฟสำรองในระบบจ่ายไฟ หรือสำหรับการสลับอัตโนมัติและการแยกอุปกรณ์โหลดสองตัวเพื่อความปลอดภัย สวิตช์ถ่ายโอนส่วนใหญ่ใช้ในระบบจำหน่ายไฟฟ้าหรือเครือข่ายมอเตอร์ที่มีกระแสสลับ 50 เฮิรตซ์ แรงดันไฟฟ้าพิกัด 440 โวลต์ แรงดันไฟฟ้าพิกัด DC 220 โวลต์ และกระแสไฟฟ้าพิกัดตั้งแต่ 16 ถึง 4000 แอมป์ สำหรับสลับระหว่างแหล่งจ่ายไฟหลักหนึ่งแหล่งและแหล่งจ่ายไฟสำรองหนึ่งแหล่ง หรือสำหรับสลับระหว่างไฟหลักและเครื่องกำเนิดไฟฟ้า นอกจากนี้ยังสามารถใช้สำหรับการเชื่อมต่อและตัดการเชื่อมต่อวงจรที่ไม่บ่อยนัก และสำหรับการแยกสายไฟได้อีกด้วย

การใช้งานทั่วไป:

ผลิตภัณฑ์ของเราถูกนำไปใช้อย่างแพร่หลายในระบบส่งและจำหน่ายพลังงาน และระบบอัตโนมัติในสถานที่สำคัญที่มีแหล่งจ่ายไฟฟ้า ซึ่งไม่อนุญาตให้เกิดไฟฟ้าดับ เช่น สถานีดับเพลิง โรงพยาบาล ธนาคาร และอาคารสูง

คุณสมบัติของสวิตช์สลับแหล่งจ่ายไฟอัตโนมัติแบบคู่:

(1) ใช้หน้าสัมผัสคอมโพสิตสองแถว กลไกการเชื่อมต่อแนวนอน การจัดเก็บพลังงานล่วงหน้าของไมโครมอเตอร์ และเทคโนโลยีการควบคุมไมโครอิเล็กทรอนิกส์เพื่อให้ได้อาร์คเกือบเป็นศูนย์ (แผ่นป้องกันอาร์ค)

(2) ใช้เทคโนโลยีการเชื่อมต่อทางกลและทางไฟฟ้าที่เชื่อถือได้

(3) ใช้เทคโนโลยีการตัดผ่านศูนย์

(4) มีการแสดงตำแหน่งเปิด/ปิดที่ชัดเจนและฟังก์ชันล็อคด้วยกุญแจ ซึ่งแยกแหล่งจ่ายไฟออกจากโหลดได้อย่างน่าเชื่อถือ มีความน่าเชื่อถือสูงและอายุการใช้งานเกิน 8000 รอบ

(5) การออกแบบอิเล็กโทรเมคานิกส์แบบบูรณาการ การสลับที่แม่นยำ ยืดหยุ่น และเชื่อถือได้ ความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่ดี ความสามารถในการป้องกันการรบกวนสูง ไม่มีการรบกวนจากภายนอก และระดับการทำงานอัตโนมัติสูง

(6) ประเภทอัตโนมัติเต็มรูปแบบไม่จำเป็นต้องใช้ส่วนประกอบควบคุมภายนอก มีรูปลักษณ์ที่สวยงาม ขนาดเล็ก และน้ำหนักเบา แผงควบคุมตรรกะจะจัดการการทำงานของมอเตอร์และเกียร์ที่ติดตั้งโดยตรงในสวิตช์โดยใช้ตรรกะที่แตกต่างกันเพื่อให้แน่ใจว่าตำแหน่งของสวิตช์ มอเตอร์เป็นมอเตอร์หุ้มฉนวน PVC ทนความชื้นและความร้อน พร้อมอุปกรณ์ความปลอดภัยที่จะตัดการทำงานเมื่ออุณหภูมิเกิน 110°C หรือความชื้นเกิน 110°C และในสภาวะกระแสเกิน มันจะกลับมาทำงานโดยอัตโนมัติหลังจากความผิดปกติหายไป เกียร์ทดรอบแบบกลับทิศทางได้ใช้เกียร์ตรง

โรงงานโซลูชั่นพลังงานเกาป๋อ บริษัทของเราตั้งอยู่ในกว่างโจว ประเทศจีน และให้บริการตามสั่งสำหรับอุปกรณ์สวิตช์เกียร์ ตู้ PLC กล่องควบคุม ATS และอื่นๆ ยินดีต้อนรับเข้าเยี่ยมชมโรงงานของเรา
