คู่มือครอบคลุมเกี่ยวกับสวิตช์เกียร์แรงดันต่ำ - โซลูชันพลังงาน Gaobo

I. สวิตช์เกียร์แรงดันต่ำคืออะไร?

สวิตช์เกียร์แรงดันต่ำหรือที่รู้จักกันทั่วไปในชื่อแผงจ่ายไฟแรงดันต่ำ หรือ แผงควบคุมไฟฟ้า เป็นชุดอุปกรณ์ไฟฟ้าครบชุดที่ใช้ในระบบไฟฟ้าที่มีแรงดันไฟฟ้ากระแสสลับต่ำกว่า 1,000 โวลต์ และแรงดันไฟฟ้ากระแสตรงต่ำกว่า 1,500 โวลต์ หน้าที่หลัก ได้แก่ การจ่ายไฟ การควบคุม การวัด การป้องกัน และการตรวจสอบ

ลองนึกถึงมันเป็น "ศูนย์กลางการจราจร" หรือ "ศูนย์กระจายสินค้า" สำหรับพลังงานไฟฟ้า

อินพุต: รับพลังงานไฟฟ้าจากแหล่งต้นทาง (เช่น หม้อแปลง)

หน้าที่หลัก: กระจาย ควบคุม และป้องกันพลังงานไฟฟ้าภายในชุดประกอบ

เอาท์พุต: ส่งกระแสไฟฟ้าอย่างปลอดภัยและเป็นระบบผ่านวงจรต่างๆ ไปยังอุปกรณ์ปลายทางต่างๆ เช่น มอเตอร์ในโรงงาน ไฟสำนักงาน เครื่องปรับอากาศ และปั๊มน้ำ

ชื่อรุ่นทั่วไป: คุณอาจเคยได้ยินชื่อ MNS, GGD, GCK, GCS, Prisma หรือ Blokset สวิตช์เกียร์แรงดันต่ำมีหลายประเภทและหลายยี่ห้อ ซึ่งมีโครงสร้าง พารามิเตอร์ทางเทคนิค และการใช้งานที่แตกต่างกัน

บริษัท กว่างโจว เกาโบ อิเล็กโทรแมคคานิคส์ อีควิปเมนท์ จำกัด---Yพันธมิตรที่เชื่อถือได้ของเราในสวิตช์เกียร์แรงดันต่ำ

II. บทบาทและหน้าที่หลัก

การจ่ายไฟฟ้า: จ่ายไฟฟ้าหลักขาเข้าไปยังวงจรสาขาต่างๆ เพื่อจ่ายไปยังพื้นที่และอุปกรณ์ต่างๆ

การควบคุมวงจร: ช่วยให้สามารถเชื่อมต่อและตัดวงจรโดยใช้ส่วนประกอบ เช่น เบรกเกอร์วงจรและคอนแทคเตอร์ ช่วยให้สามารถควบคุมด้วยตนเอง ระยะไกล และอัตโนมัติได้

การป้องกัน: นี่คือฟังก์ชันที่สำคัญที่สุด ระบบจะตัดไฟอัตโนมัติเมื่อเกิดความผิดปกติ เช่น โหลดเกิน ไฟฟ้าลัดวงจร หรือไฟรั่วลงดิน ช่วยปกป้องทั้งบุคลากรและอุปกรณ์

การวัดและการตรวจสอบ: รวมเอามิเตอร์วัดพลังงาน แอมมิเตอร์ โวลต์มิเตอร์ ฯลฯ เพื่อวัดการใช้พลังงานและตรวจสอบพารามิเตอร์ของกริด (เช่น แรงดันไฟฟ้า กระแสไฟฟ้า ปัจจัยกำลัง)

การแยกและการบำรุงรักษา: การใช้สวิตช์ตัดการเชื่อมต่อหรือตัวแยกจะทำให้วงจรขาดได้อย่างเห็นได้ชัด ช่วยให้มั่นใจได้ถึงความปลอดภัยระหว่างการบำรุงรักษาและการให้บริการ

III. ส่วนประกอบหลัก

ชุดสวิตช์เกียร์แรงดันต่ำทั่วไปประกอบด้วยชิ้นส่วนต่างๆ ดังต่อไปนี้:

IV. การจำแนกประเภทหลัก

โดยการก่อสร้าง:

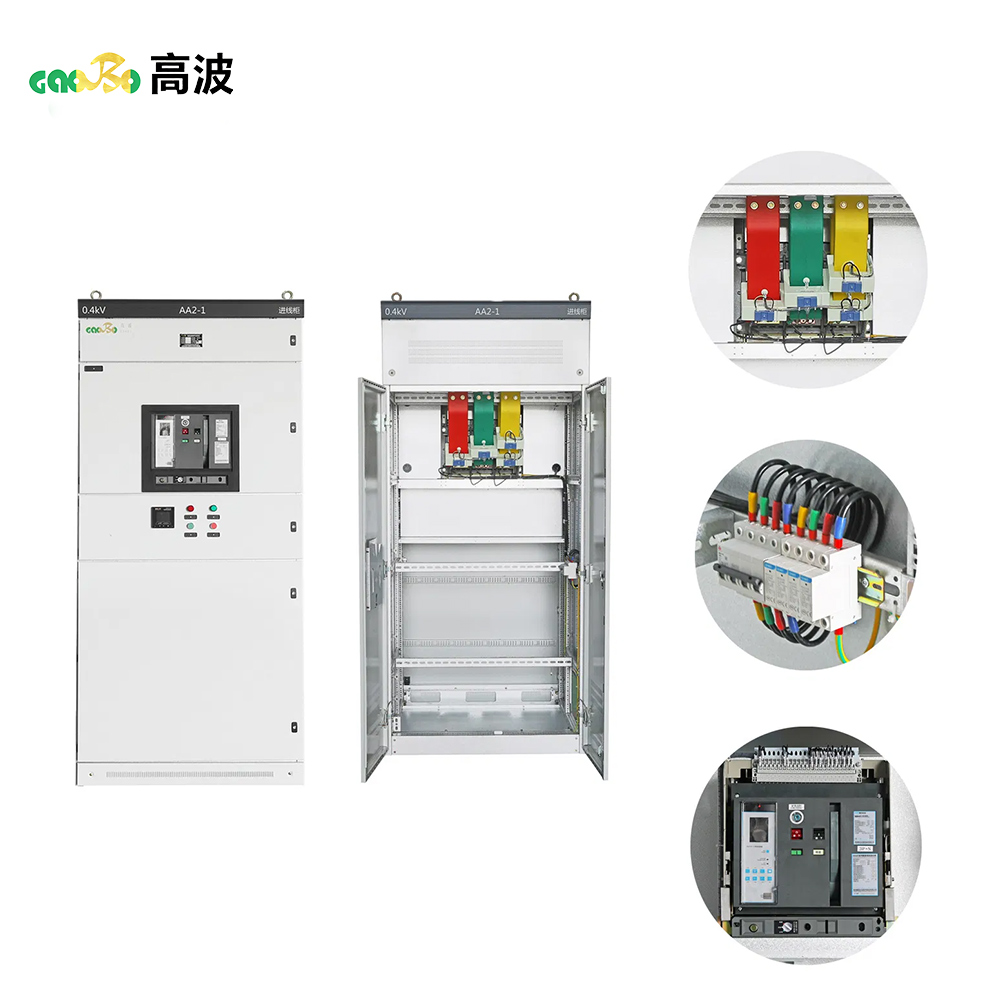

แบบคงที่: ส่วนประกอบไฟฟ้าทั้งหมดติดตั้งถาวร โครงสร้างเรียบง่าย ต้นทุนต่ำกว่า แต่การบำรุงรักษาไม่สะดวก ตัวอย่าง: GGD

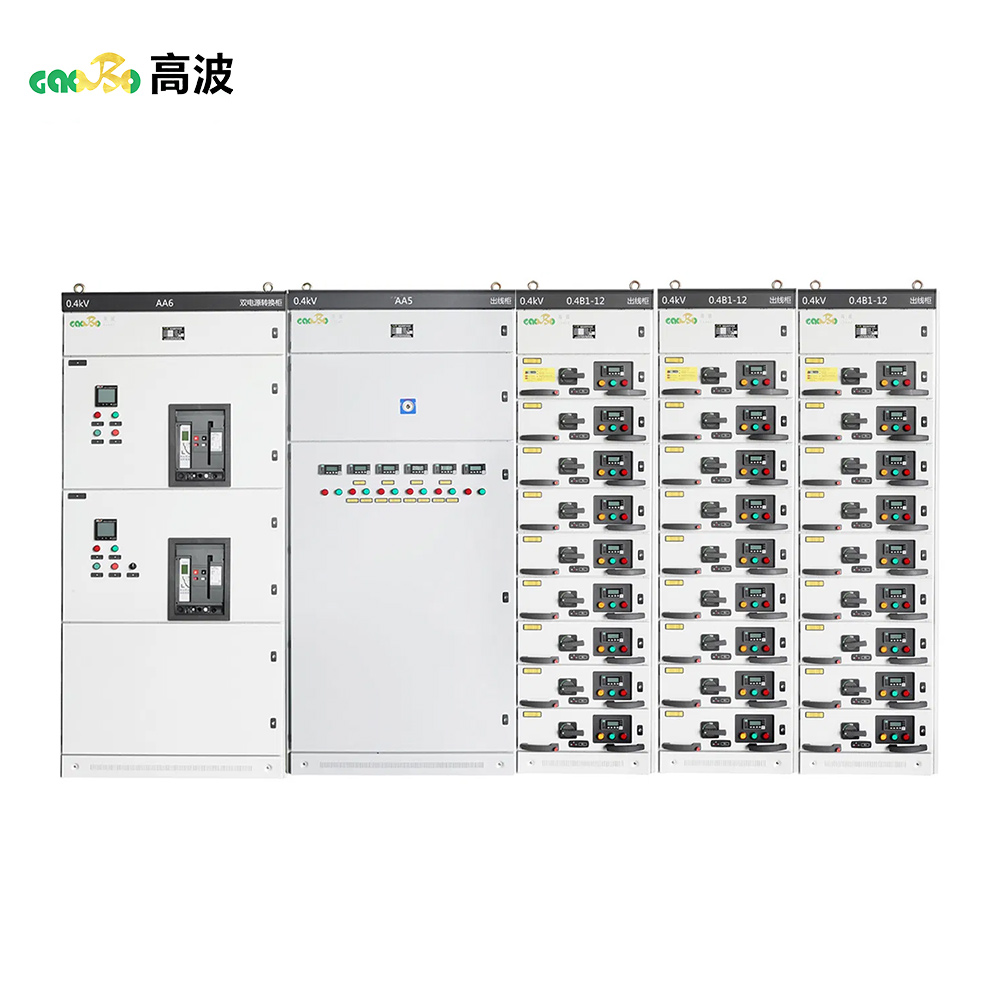

ประเภทถอดได้/ดึงออก: อุปกรณ์ที่ใช้งานได้ เช่น เบรกเกอร์วงจร จะถูกติดตั้งไว้ในลิ้นชักแบบถอดได้ หากวงจรเกิดขัดข้อง ลิ้นชักสามารถเปลี่ยนได้อย่างรวดเร็วด้วยลิ้นชักสำรอง ช่วยให้ใช้งานได้อย่างต่อเนื่องและบำรุงรักษาง่าย ตัวอย่างเช่น MNS, Blokset, Prisma นี่คือตัวเลือกที่ทันสมัยและเป็นที่นิยมในปัจจุบัน

โดยการสมัคร:

ตู้จ่ายไฟ : สำหรับการจ่ายไฟทั่วไป

แผงควบคุม / ศูนย์ควบคุมมอเตอร์ (MCC): สำหรับควบคุมอุปกรณ์ เช่น มอเตอร์โดยเฉพาะ

ธนาคารตัวเก็บประจุ: สำหรับการชดเชยกำลังปฏิกิริยา

แผงสตาร์ทแบบนิ่มนวล / แผง VFD: ประกอบด้วยสตาร์ทแบบนิ่มนวลหรือไดรฟ์ความถี่แปรผันเพื่อการสตาร์ทมอเตอร์และการควบคุมความเร็วที่ราบรื่น

V. ฟิลด์แอปพลิเคชัน

สวิตช์เกียร์แรงดันต่ำเป็นโครงสร้างพื้นฐานที่จำเป็นที่พบใน:

อุตสาหกรรม : โรงงาน เหมืองแร่ โรงงานผลิต

เชิงพาณิชย์: อาคารสำนักงาน ห้างสรรพสินค้า โรงแรม โรงพยาบาล โรงเรียน

โครงสร้างพื้นฐาน: สนามบิน สถานีรถไฟ รถไฟใต้ดิน สนามกีฬา ศูนย์ข้อมูล

ที่พักอาศัย : อาคารชุด, ห้องไฟฟ้าอาคารสูง

พลังงานหมุนเวียน: การจ่ายพลังงานหลังอินเวอร์เตอร์ในโรงไฟฟ้าพลังงานแสงอาทิตย์และฟาร์มลม

VI. ข้อควรพิจารณาหลักในการคัดเลือก

เมื่อเลือกสวิตช์เกียร์แรงดันต่ำ ควรพิจารณาปัจจัยต่อไปนี้:

ความสามารถในการรับน้ำหนักรวมและการคำนวณ: กำหนดความต้องการโหลดไฟฟ้าและกระแสไฟฟ้ารวม

ทางเข้า/ออกของสายเคเบิล: ทางเข้าของสายเคเบิลจากด้านบนหรือด้านล่าง

ประเภทของการประกอบ: เลือกแบบคงที่หรือถอดออกได้ขึ้นอยู่กับงบประมาณและความน่าเชื่อถือที่ต้องการ

แบรนด์ส่วนประกอบ: แบรนด์และคุณภาพของส่วนประกอบหลัก (เบรกเกอร์ คอนแทคเตอร์) เป็นสิ่งสำคัญ

ระดับการป้องกันการรั่วซึม (IP): เลือกรหัส IP ที่เหมาะสมตามสภาพแวดล้อมในการติดตั้ง (เช่น ความชื้น ฝุ่น)

ความสามารถในการขยายในอนาคต: พิจารณาถึงความจำเป็นในการเพิ่มวงจรในอนาคต

มาตรฐานและการรับรอง: ตรวจสอบให้แน่ใจว่าผลิตภัณฑ์เป็นไปตามมาตรฐานระดับชาติหรือระดับสากล (เช่น IEC, UL, GB) และมีการรับรองที่จำเป็น (เช่น CE, CCC)

VII. ขั้นตอนปฏิบัติงานด้านความปลอดภัย

ความปลอดภัยคือสิ่งสำคัญที่สุด! การใช้งานและการบำรุงรักษาสวิตช์เกียร์แรงดันต่ำต้องดำเนินการโดยช่างไฟฟ้าที่มีคุณสมบัติและได้รับการรับรองเท่านั้น

ปฏิบัติตามระบบใบอนุญาตทำงานอย่างเคร่งครัด

ก่อนทำงาน ควรตรวจสอบเสมอว่าไม่มีแรงดันไฟฟ้า มีตัวเก็บประจุระบายประจุ และมีการต่อลงดินหรือลัดวงจรหรือไม่

แสดงป้ายเตือนที่ชัดเจน เช่น "ห้ามเปิดสวิตช์ - ชายกำลังทำงาน"

ใช้เครื่องมือที่มีฉนวนและอุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม

ห้ามใช้งานตัวตัดวงจร/ตัวแยกไฟฟ้าขณะมีโหลด
