ความแตกต่างระหว่างสวิตช์เกียร์แรงดันต่ำ 4 ประเภท ได้แก่ GGD, GCS, GCK และ MNS มีอะไรบ้าง

ความแตกต่างหลักระหว่างสี่ประเภทของ สวิตช์เกียร์แรงดันต่ำ, GGD, GCS, GCK และ MNS:

GGD เป็นตู้แบบตายตัว ส่วน GCK, GCS และ MNS เป็นตู้แบบลิ้นชัก ตู้ GGD เป็นรุ่นเก่าที่มีความปลอดภัยต่ำกว่าแต่ราคาถูกที่สุด เหมาะสำหรับสถานีไฟฟ้าสำเร็จรูป ตู้ GCK, GCS และ MNS ใช้โครงสร้างแบบโมดูลาร์ ทำให้มีขนาดเล็กลงและกะทัดรัดมากขึ้น สะดวกต่อการขนส่งและติดตั้ง

ตู้ GCS สามารถติดตั้งเป็นตู้ควบคุมแบบด้านเดียวที่มีความลึก 800 มม. เท่านั้น ในขณะที่ตู้ MNS สามารถติดตั้งเป็นตู้ควบคุมแบบสองด้านที่มีความลึก 1,000 มม. ได้ กระแสไฟฟ้าสูงสุดที่ออกแบบไว้สำหรับตู้ GCS คือ 4,000 แอมแปร์ ขณะที่กระแสไฟฟ้าสูงสุดที่ออกแบบไว้สำหรับตู้ MNS คือ 6,300 แอมแปร์

กลไกการผลักลิ้นชักของ GCK, GCS และ MNS แตกต่างกัน GCS ใช้กลไกการผลักแบบหมุน ในขณะที่ MNS ใช้กลไกล็อคขนาดใหญ่ GCS สามารถมีลิ้นชักได้อย่างน้อย 1/2 ลิ้นชัก ในขณะที่ MNS สามารถมีลิ้นชักได้ 1/4 ลิ้นชัก ตู้ GCS แบ่งออกเป็นช่องบัสบาร์ ช่องไฟฟ้า และช่องเก็บสายไฟ โดยแต่ละช่องคั่นด้วยแผ่นกั้น ตู้ MNS แบ่งออกเป็นสามส่วนใช้งาน ได้แก่ ช่องบัสบาร์ ช่องลิ้นชัก และช่องเก็บสายไฟ โดยแต่ละช่องคั่นด้วยแผ่นเหล็กแรงสูงหรือแผ่นฉนวนทนไฟ

โมดูลการติดตั้งของ GCK, GCS และ MNS แตกต่างกัน GCS สามารถติดตั้งลิ้นชักได้สูงสุด 22 ลิ้นชัก ในขณะที่ MNS สามารถติดตั้งลิ้นชักได้สูงสุด 72 ลิ้นชัก ตู้ GCS มีระดับการป้องกัน IP30 และ IP40 และสามารถออกแบบระดับการป้องกันที่สูงกว่าได้ตามความต้องการ ตู้ MNS มีระดับการป้องกัน IP40

บัสบาร์ของ GCK, GCS และ MNS แตกต่างกัน บัสบาร์แนวนอนของ GCK ตั้งอยู่ที่ด้านบนของตู้ และบัสบาร์แนวตั้งไม่มีแผงฟังก์ชันพลาสติกทนไฟ ทางออกของสายเคเบิลอาจอยู่ด้านหลังหรือในช่องเก็บสายเคเบิลด้านขวา บัสบาร์แนวนอนของ GCS และ MNS อยู่ด้านหลัง แยกจากชุดลิ้นชักด้านหน้าซ้ายและช่องเก็บสายเคเบิลด้านหน้าขวาด้วยฉากกั้น บัสบาร์แนวตั้งของบัสบาร์ประกอบอยู่ภายในแผงฟังก์ชันพลาสติกทนไฟ

GCS ผลิตในประเทศ ขณะที่ MNS ผลิตนำเข้า GCS เปิดตัวสู่ตลาดในปี พ.ศ. 2539 และส่วนใหญ่มีต้นแบบมาจาก MNS โดย MNS เป็นผลิตภัณฑ์ที่ผลิตโดยใช้เทคโนโลยีที่ถ่ายทอดมาจาก ABB สวิตเซอร์แลนด์

ราคาต่างกัน GGD ถูกที่สุด GCS ถูกกว่า MNS

เมื่อเลือกสวิตช์เกียร์แรงดันต่ำ จะต้องพิจารณาประเด็นต่อไปนี้:

สภาพแวดล้อมการติดตั้ง: สวิตช์เกียร์แรงดันต่ำแต่ละประเภทเหมาะสำหรับสภาพแวดล้อมการติดตั้งที่แตกต่างกัน ตัวอย่างเช่น จำเป็นต้องเลือกสวิตช์เกียร์แรงดันต่ำประเภทต่างๆ สำหรับสภาพแวดล้อมที่แตกต่างกัน เช่น ห้องจ่ายไฟ ห้องควบคุมไฟฟ้า และตู้จ่ายไฟ

ข้อกำหนดด้านอุปกรณ์: อุปกรณ์ไฟฟ้าแต่ละชนิดต้องการสวิตช์เกียร์ที่แตกต่างกัน ตัวอย่างเช่น สำหรับอุปกรณ์อย่างมอเตอร์ เครื่องกำเนิดไฟฟ้า และหม้อแปลงไฟฟ้า จำเป็นต้องเลือกสวิตช์เกียร์แรงดันต่ำที่มีฟังก์ชันควบคุมมอเตอร์และจ่ายไฟฟ้า

ประสิทธิภาพการป้องกัน: ประสิทธิภาพการป้องกันของสวิตช์เกียร์แรงดันต่ำเป็นปัจจัยสำคัญที่มีผลต่ออายุการใช้งาน เมื่อเลือกสวิตช์เกียร์แรงดันต่ำ จำเป็นต้องเลือกสวิตช์ที่มีระดับการป้องกันที่เหมาะสมโดยพิจารณาจากสภาพจริงของอุปกรณ์และสภาพแวดล้อมการใช้งาน

การบำรุงรักษาและซ่อมแซม: การบำรุงรักษาและซ่อมแซมสวิตช์เกียร์แรงดันต่ำก็เป็นปัจจัยที่ต้องพิจารณาเช่นกัน สวิตช์เกียร์แรงดันต่ำแต่ละรุ่นมีข้อกำหนดการบำรุงรักษาที่แตกต่างกัน เมื่อเลือกใช้สวิตช์เกียร์แรงดันต่ำ สิ่งสำคัญคือต้องเข้าใจข้อกำหนดการบำรุงรักษาและข้อควรระวัง เพื่อให้มั่นใจว่าการใช้งานและการบำรุงรักษาเป็นไปอย่างถูกต้อง

ต่อไปนี้เป็นสถานการณ์การใช้งานที่เหมาะสมสำหรับสวิตช์เกียร์แรงดันต่ำ GGD, GCS, GCK และ MNS:

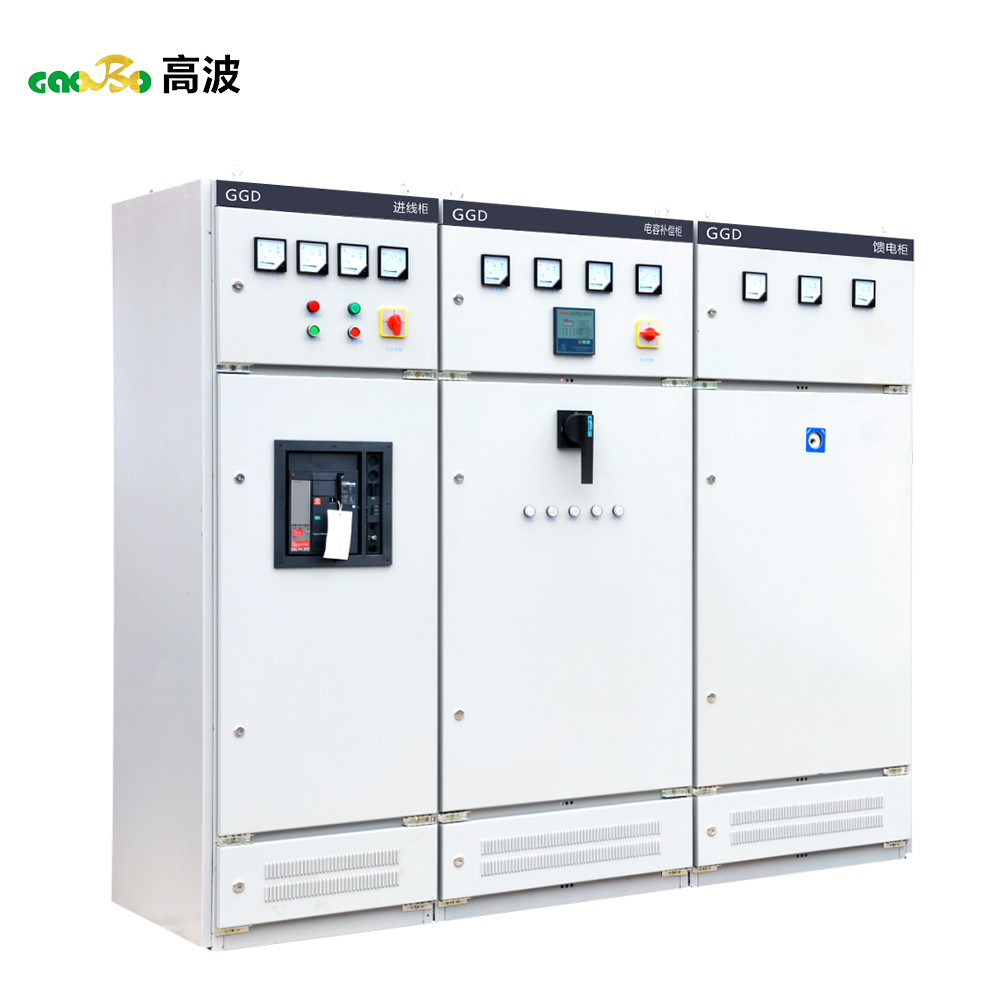

ซีรีส์ GGD: เหมาะสำหรับระบบจำหน่ายไฟฟ้ากระแสสลับ 50Hz ในสถานีไฟฟ้าย่อย โรงไฟฟ้า อุตสาหกรรมและเหมืองแร่ ฯลฯ ที่มีแรงดันไฟฟ้าใช้งาน 380V และกระแสไฟฟ้าใช้งาน 1000A-3150A ใช้สำหรับจ่ายไฟฟ้าและแสงสว่าง รวมถึงควบคุมการแปลงและจ่ายพลังงาน

ซีรีส์ GCS: เหมาะสำหรับระบบผลิตและจ่ายไฟฟ้ากระแสสลับสามเฟส 50Hz ที่มีแรงดันไฟฟ้าใช้งาน 400V (690V) และกระแสไฟฟ้า ≤4000A ใช้สำหรับการจ่ายไฟฟ้า การควบคุมมอเตอร์แบบรวมศูนย์ และการชดเชยตัวเก็บประจุ ใช้กันอย่างแพร่หลายในโรงไฟฟ้า โรงงานปิโตรเคมี โลหะวิทยา โรงงานสิ่งทอ อาคารสูง และสถานที่อื่นๆ ที่ต้องการระบบอัตโนมัติและอินเทอร์เฟซคอมพิวเตอร์

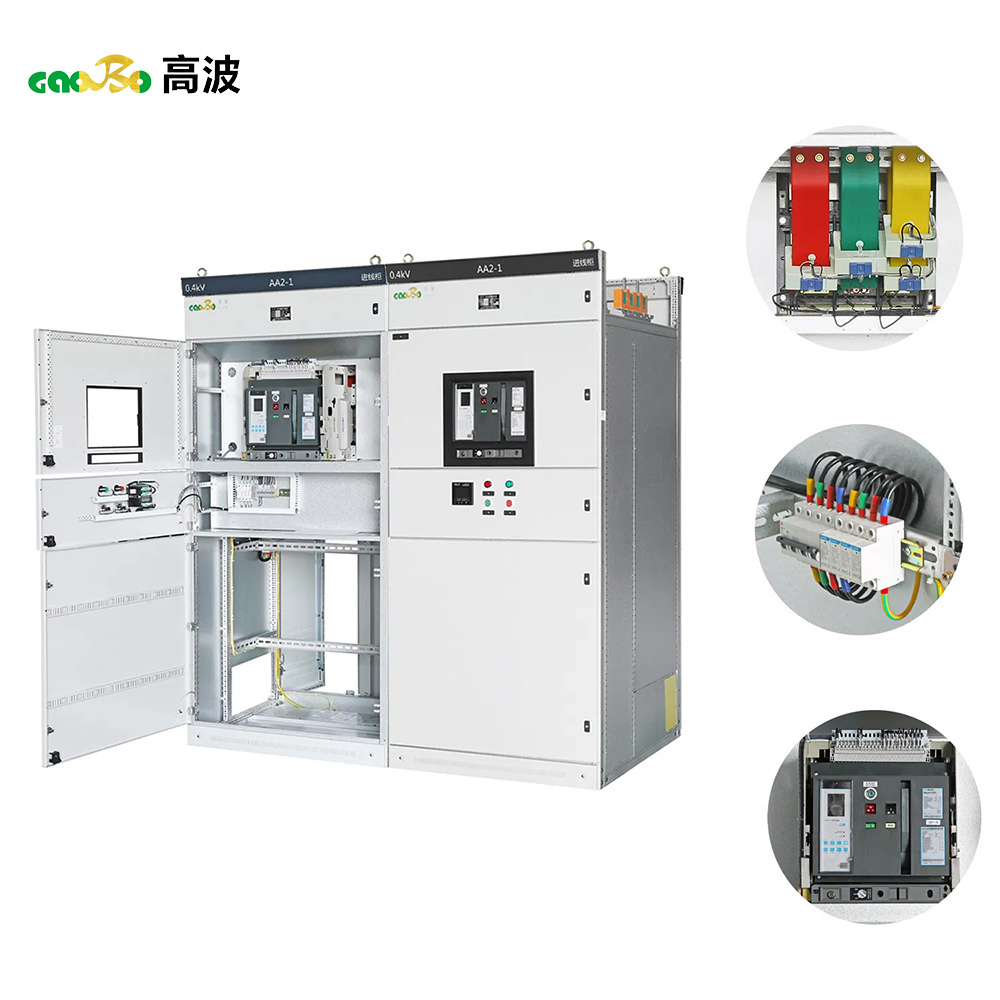

ซีรีส์ GCK: เหมาะสำหรับระบบจ่ายไฟฟ้ากระแสสลับ 50(60)Hz ที่มีแรงดันไฟฟ้าใช้งาน ≤660V และกระแสไฟฟ้า ≤4000A ประกอบด้วยตู้จ่ายไฟฟ้า (PC) และตู้ควบคุมมอเตอร์ (MCC)

ซีรีส์ MNS: สามารถปรับให้เข้ากับความต้องการด้านแหล่งจ่ายไฟและการจ่ายไฟฟ้าที่หลากหลาย ใช้งานกันอย่างแพร่หลายในระบบจ่ายไฟฟ้าแรงดันต่ำในโรงไฟฟ้า สถานีไฟฟ้าย่อย สถานประกอบการอุตสาหกรรมและเหมืองแร่ อาคาร และหน่วยงานเทศบาล เหมาะอย่างยิ่งสำหรับสถานที่ที่มีระบบอัตโนมัติสูงและต้องใช้การเชื่อมต่อคอมพิวเตอร์

เมื่อเลือกประเภทสวิตช์เกียร์ จะต้องพิจารณาปัจจัยต่างๆ เช่น สภาพแวดล้อมการทำงานเฉพาะ ข้อกำหนดพารามิเตอร์ไฟฟ้า และงบประมาณอย่างครอบคลุม
