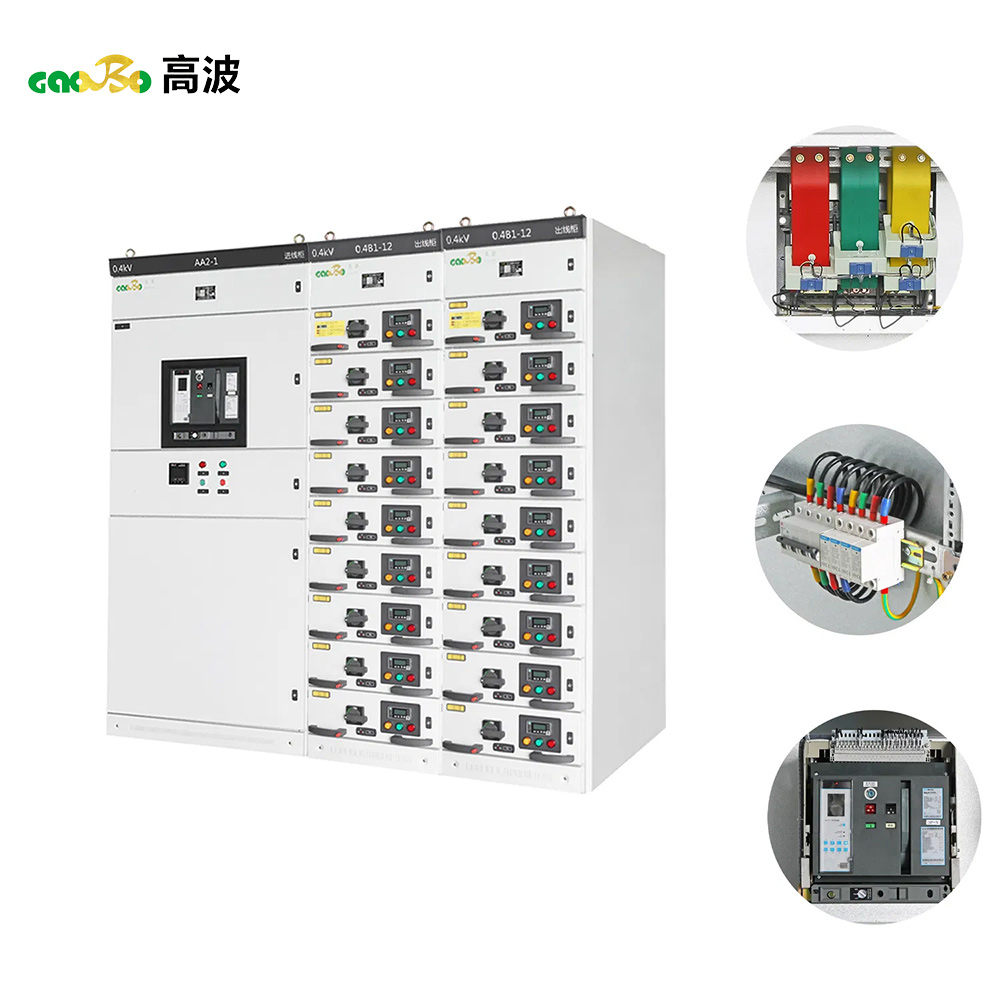

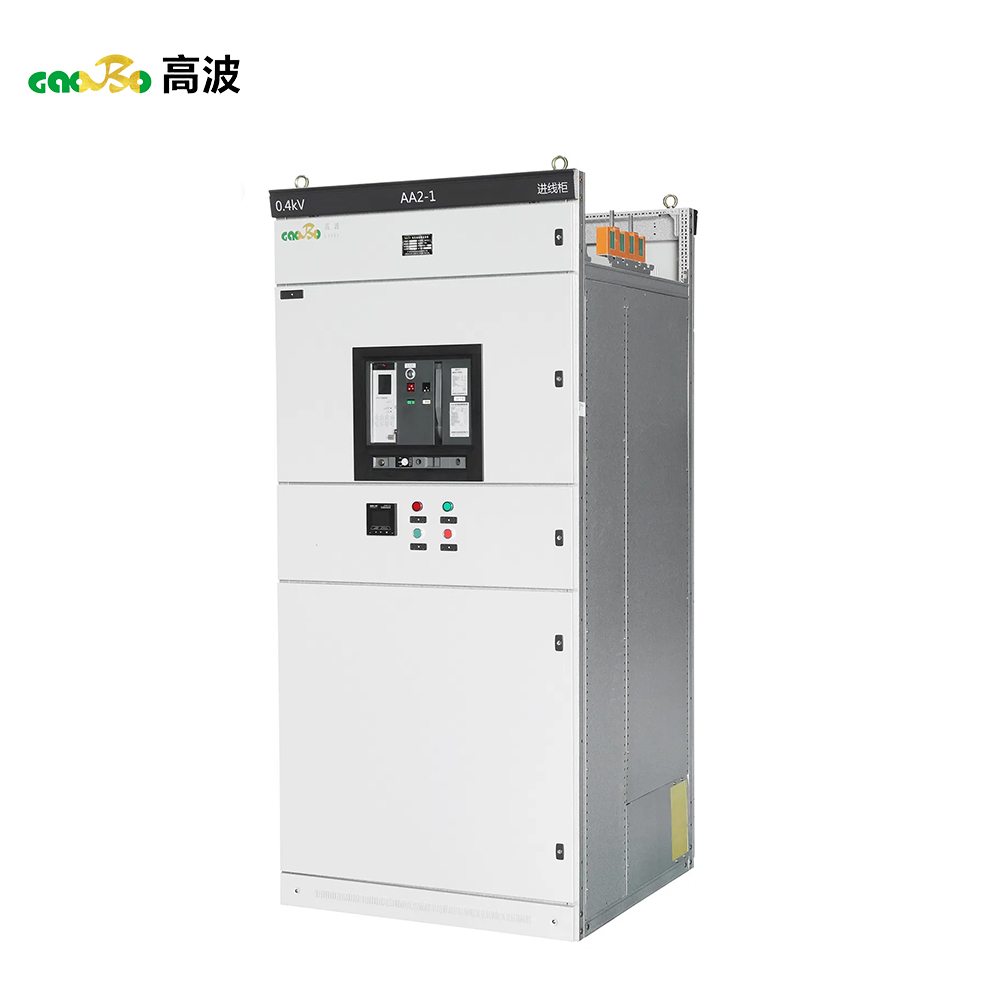

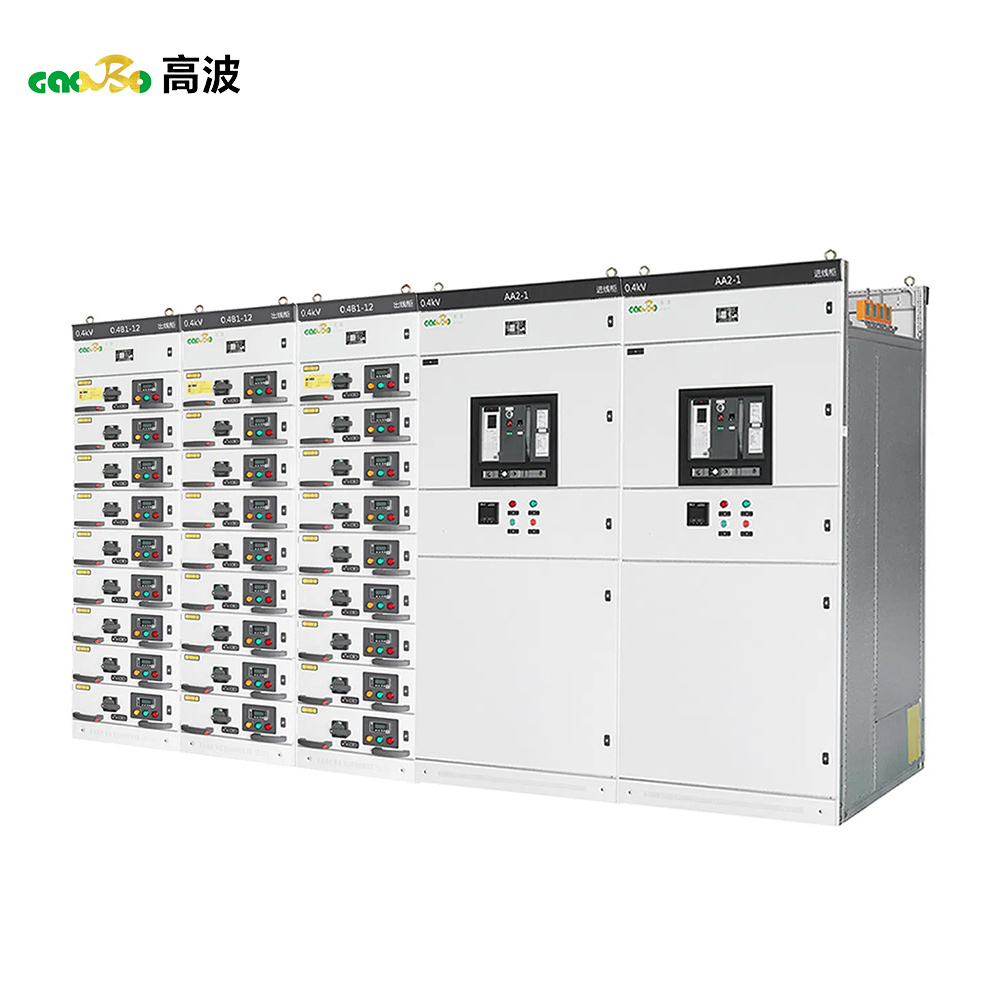

ตู้สวิตช์เกียร์แรงดันต่ำ GCK ขายดีสำหรับโครงสร้างพื้นฐานและการขนส่งทางรถไฟ
คำอธิบายการผลิต:
เปลือกหอย:
ตู้ผลิตจากแผ่นอลูมิเนียมเคลือบสังกะสีหนา 2 มม. ใช้โมดูลขนาด 25 มม. เป็นหน่วยพื้นฐานที่เล็กที่สุด ประกอบโครงและส่วนประกอบต่างๆ ด้วยสกรูเกลียวปล่อยเกรด 8.8 โครงและเปลือกนอกมีความแข็งแรงและความแข็งแกร่งเพียงพอที่จะทนต่อแรงกดทางกล ไฟฟ้า และความร้อน วัสดุนี้ควรสามารถทนต่อความชื้นที่เกิดขึ้นระหว่างการใช้งานปกติได้
ระบบบัสบาร์:
บัสบาร์หลักอาจเป็นระบบสามเฟส สี่สาย หรือห้าสาย ยึดกับโครงด้วยฐานรองรับที่หุ้มฉนวน ระบบบัสบาร์หลักสามารถติดตั้งที่ด้านหลังหรือด้านบนของตู้ได้ ระบบที่มีกระแสไฟฟ้าพิกัด 6300A ขึ้นไปจะใช้โครงสร้างบัสบาร์คู่ กระแสไฟฟ้าพิกัดของบัสบาร์แนวตั้งของตู้ควบคุมสามารถสูงถึง 2500A และสามารถกำหนดค่าให้เป็นระบบ 3 ขั้วและ 4 ขั้วได้ แผ่นกั้นนิรภัยภายในแยกช่องบัสบาร์ออกจากช่องอุปกรณ์เพื่อป้องกันไม่ให้ผู้ปฏิบัติงานสัมผัสกับชิ้นส่วนที่มีกระแสไฟฟ้าอันตราย ช่องสูงสุดสามารถสูงถึง 4b วงจรป้องกันประกอบด้วยตัวนำป้องกันแยกต่างหากและโครงสร้างตัวนำไฟฟ้า พร้อมสาย PE ตัวนำป้องกันที่เดินตลอดความยาว ไม่มีบัสบาร์กราวด์สาขาแนวตั้ง แต่มีจุดกราวด์หลักและเครื่องหมายกราวด์ ตัวนำป้องกันเชื่อมต่อกับตัวเรือนของอุปกรณ์ไฟฟ้า ชิ้นส่วนโลหะ และตัวตู้ภายในตู้โดยรวม และมีการกราวด์ที่เชื่อถือได้
ศูนย์พลัง:

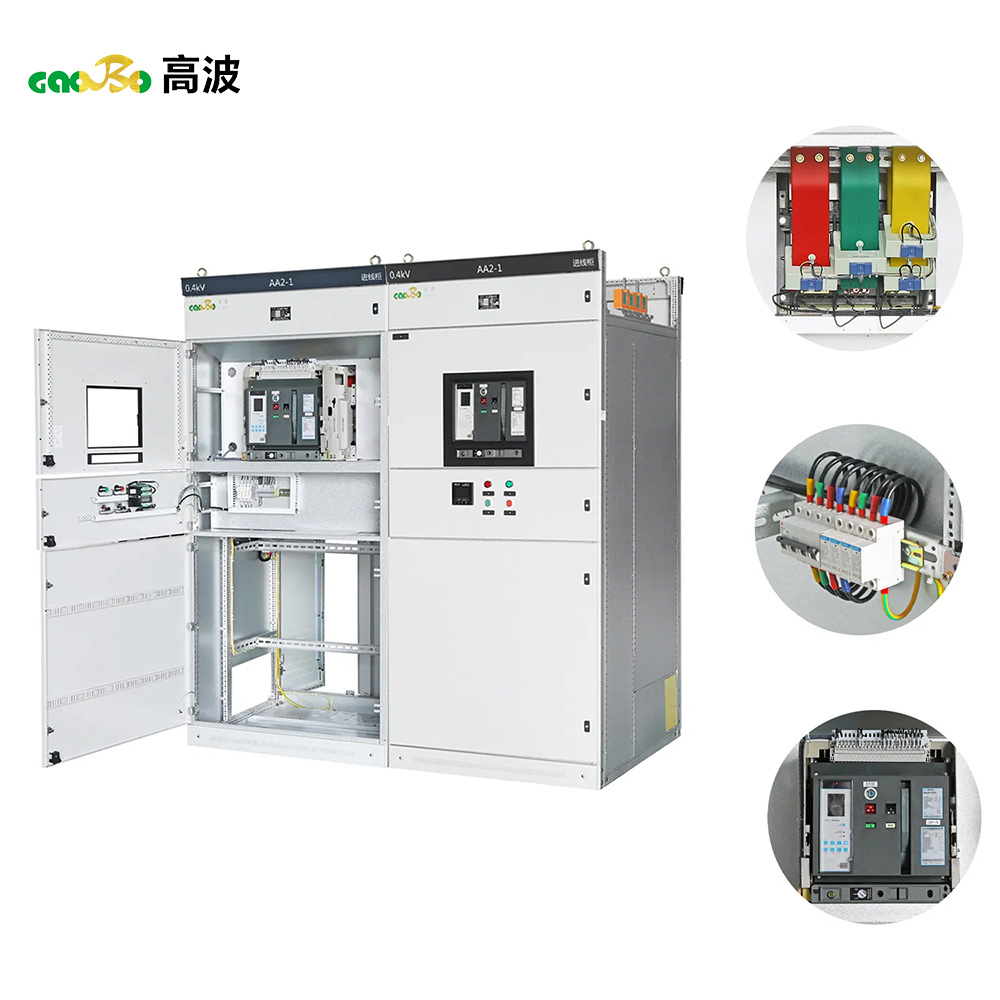

ศูนย์จ่ายไฟฟ้าแบ่งออกเป็นสามส่วนใช้งาน ได้แก่ ช่องบัสบาร์ ช่องอุปกรณ์ และช่องเคเบิล ช่องบัสบาร์ซึ่งอยู่ด้านหลังหรือด้านบนของสวิตช์เกียร์ ใช้สำหรับติดตั้งระบบบัสบาร์ทั้งแนวนอนและแนวตั้ง แผงกั้นนิรภัยภายในแยกช่องบัสบาร์ออกจากช่องอุปกรณ์ หรืออีกทางเลือกหนึ่งคือ แผงกั้นแยกต่างหากเพื่อแยกช่องอุปกรณ์และช่องเคเบิลออกจากกัน สามารถติดตั้งระบบบัสบาร์หลักสองระบบในช่องบัสบาร์ได้ ขึ้นอยู่กับข้อกำหนดการใช้งาน ช่องอุปกรณ์ประกอบด้วยเบรกเกอร์วงจรที่มีคุณสมบัติแตกต่างกัน ในรูปแบบ 3 ขั้ว หรือ 4 ขั้ว สามารถติดตั้งเบรกเกอร์วงจรลมได้สูงสุดสามตัว
--พารามิเตอร์ทางเทคนิค：
| พารามิเตอร์ | รายละเอียด |
| แรงดันไฟฟ้าที่กำหนด (AC) | อินพุต: 380V/400V/660V; เอาต์พุต: 220V/400V |
| กระแสไฟฟ้าที่ได้รับการจัดอันดับ | 630A ~ 5000A (พิกัดต่อเนื่อง) |
| ระดับการป้องกัน | IP54 (มาตรฐาน), IP55 (ตัวเลือก) |
| ประเภทการติดตั้ง | การออกแบบแบบโมดูลาร์ (หน่วยที่ประกอบไว้ล่วงหน้า) |
| กระแสความร้อนระยะสั้น | 50kA (1s) / 105kA (พีค) |
