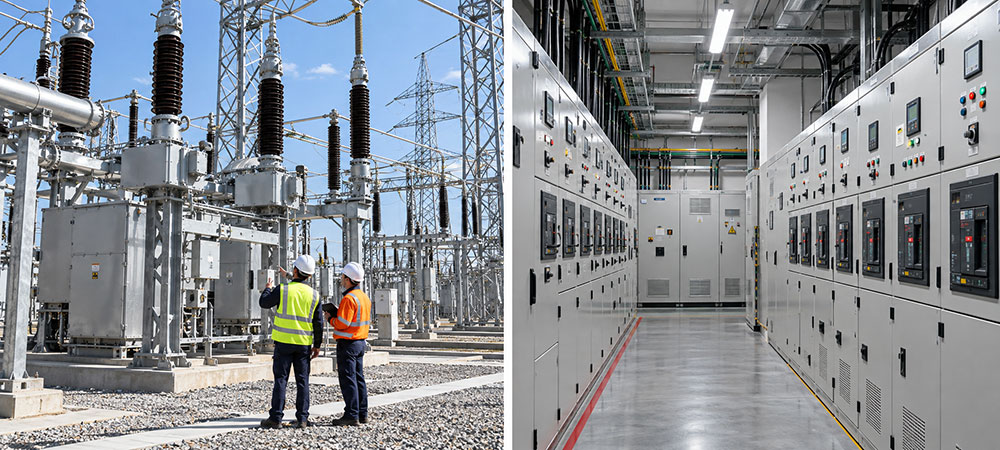

อุปกรณ์สวิตช์เกียร์แรงดันสูงและแรงดันต่ำ: แตกต่างกันอย่างไร?

Oct 07, 2026

อุปกรณ์สวิตช์เกียร์ เป็นส่วนสำคัญอย่างยิ่งของทุกสิ่ง ระบบจำหน่ายพลังงานไฟฟ้าใช้ในการควบคุม ป้องกัน แยก และกระจายพลังงานไฟฟ้าอย่างปลอดภัยทั่วโรงงานอุตสาหกรรม อาคารพาณิชย์ สถานีไฟฟ้าย่อย โครงการโครงสร้างพื้นฐาน สาธารณูปโภค และโรงงานผลิตพลังงานหมุนเวียน



อย่างไรก็ตาม อุปกรณ์สวิตช์เกียร์ไม่ได้มีจุดประสงค์การใช้งานเหมือนกันทั้งหมด ความแตกต่างที่สำคัญที่สุดอย่างหนึ่งคือระหว่าง อุปกรณ์สวิตช์แรงดันสูง และ อุปกรณ์สวิตช์เกียร์แรงดันต่ำ.





การเข้าใจความแตกต่างนี้จะช่วยให้เจ้าของโครงการ ผู้รับเหมา EPC วิศวกรไฟฟ้า และทีมจัดซื้อจัดจ้าง เลือกอุปกรณ์ที่เหมาะสมสำหรับแต่ละขั้นตอนของระบบไฟฟ้าได้

ผู้ผลิตอุปกรณ์สวิตช์เกียร์ GAOBO ให้บริการโซลูชันอุปกรณ์สวิตช์เกียร์แรงดันสูง แรงดันปานกลาง และแรงดันต่ำแบบกำหนดเองสำหรับโครงการจำหน่ายไฟฟ้าในระดับนานาชาติ



อุปกรณ์สวิตช์เกียร์แรงดันสูงคืออะไร?

อุปกรณ์สวิตช์เกียร์แรงดันสูงใช้ในระบบไฟฟ้าที่ต้องส่งผ่าน รับ สวิตช์ ป้องกัน หรือกระจายพลังงานที่ระดับแรงดันสูง



การจำแนกประเภทแรงดันไฟฟ้าอาจแตกต่างกันไปขึ้นอยู่กับประเทศ อุตสาหกรรม และมาตรฐาน ในการใช้งานทางอุตสาหกรรมหลายๆ อย่าง อุปกรณ์ที่มีแรงดันไฟฟ้าสูงกว่า 1 กิโลโวลต์ มักถูกจัดเป็นอุปกรณ์แรงดันปานกลางหรือแรงดันสูง ในขณะที่ระบบส่งกำลังไฟฟ้าทำงานที่ระดับแรงดันไฟฟ้าสูงกว่ามาก



ผลิตภัณฑ์แรงดันสูงและแรงดันปานกลางทั่วไปของ GAOBO ได้แก่:

  • สวิตช์เกียร์หุ้มโลหะ KYN28
  • สวิตช์เกียร์แบบถอดได้แรงดันปานกลาง
  • หน่วยหลักของวงแหวน
  • ตู้จ่ายไฟขาเข้า
  • ตู้ป้องกันหม้อแปลงไฟฟ้า
  • ตู้ตัวเชื่อมต่อบัส
  • สถานีย่อยแบบกล่อง

อุปกรณ์สวิตช์แรงดันสูง โดยทั่วไปจะติดตั้งไว้ต้นทางของเครือข่ายไฟฟ้า ซึ่งเป็นจุดที่ต้องควบคุมและป้องกันกระแสไฟฟ้าที่เข้ามาจากระบบจ่ายไฟฟ้าหรือวงจรหม้อแปลงไฟฟ้า



อุปกรณ์สวิตช์เกียร์แรงดันต่ำคืออะไร?

โดยทั่วไปแล้ว อุปกรณ์สวิตช์เกียร์แรงดันต่ำจะใช้สำหรับระบบไฟฟ้าที่มีแรงดันไฟไม่เกิน 1,000 โวลต์ AC



ระบบจ่ายไฟทำหน้าที่กระจายพลังงานจากหม้อแปลงหรือวงจรไฟฟ้าหลักไปยังอุปกรณ์ต่างๆ เช่น มอเตอร์ เครื่องจักร ระบบไฟส่องสว่าง ระบบปรับอากาศ ปั๊ม อุปกรณ์การผลิต และระบบสาธารณูปโภคภายในอาคาร

อุปกรณ์สวิตช์เกียร์แรงดันต่ำทั่วไป ได้แก่:

  • ตู้จ่ายไฟแบบติดตั้งถาวร GGD
  • สวิตช์เกียร์แบบถอดได้ GCK
  • อุปกรณ์สวิตช์เกียร์ MNS
  • ศูนย์ควบคุมมอเตอร์
  • ตู้ ATS
  • แผงจ่ายไฟ
  • ตู้ควบคุม PLC
  • ตู้ชดเชยตัวเก็บประจุ

ระบบไฟฟ้าแรงดันต่ำถูกนำมาใช้กันอย่างแพร่หลายในโรงงาน อาคารพาณิชย์ ศูนย์ข้อมูล โรงบำบัดน้ำเสีย โรงงานอุตสาหกรรม และโครงการโครงสร้างพื้นฐานต่างๆ



1. ความแตกต่างของระดับแรงดันไฟฟ้า

ความแตกต่างที่เห็นได้ชัดที่สุดคือแรงดันไฟฟ้าในการใช้งาน

อุปกรณ์สวิตช์เกียร์แรงดันสูงหรือแรงดันปานกลางจะใช้ในบริเวณใกล้กับแหล่งจ่ายไฟขาเข้าและด้านหม้อแปลงของระบบไฟฟ้า



อุปกรณ์สวิตช์เกียร์แรงดันต่ำจะถูกติดตั้งหลังจากลดแรงดันไฟฟ้าลงแล้ว และมีหน้าที่ในการจ่ายพลังงานไปยังโหลดแต่ละตัว



ตัวอย่างเช่น โรงงานอุตสาหกรรมอาจรับพลังงานที่แรงดัน 10kV หรือ 35kV ผ่านอุปกรณ์สวิตช์เกียร์แรงดันปานกลาง จากนั้นใช้หม้อแปลงเพื่อลดแรงดันลงเหลือ 400V สำหรับการจ่ายไฟฟ้าแรงดันต่ำ



2. ความแตกต่างของเบรกเกอร์วงจร

โดยทั่วไป อุปกรณ์สวิตช์เกียร์แรงดันสูงจะใช้เบรกเกอร์วงจรสุญญากาศหรืออุปกรณ์สวิตช์พิเศษอื่นๆ ที่ออกแบบมาเพื่อรองรับข้อกำหนดด้านฉนวนและการตัดวงจรที่สูงกว่า



เบรกเกอร์เหล่านี้ต้องสามารถตัดกระแสไฟฟ้าลัดวงจรได้อย่างปลอดภัยในขณะที่ทำงานภายใต้แรงดันไฟฟ้าที่สูงกว่ามาก

อุปกรณ์สวิตช์เกียร์แรงดันต่ำที่ใช้กันทั่วไป ได้แก่:

  • เบรกเกอร์วงจรไฟฟ้า
  • เบรกเกอร์วงจรแบบหล่อขึ้นรูป
  • เบรกเกอร์วงจรขนาดเล็ก
  • คอนแทคเตอร์

การเลือกประเภทของเบรกเกอร์จะขึ้นอยู่กับพิกัดกระแส ความสามารถในการตัดวงจร ข้อกำหนดด้านการป้องกัน และการใช้งาน



3. ความแตกต่างระหว่างระบบความปลอดภัยและระบบล็อก

โดยทั่วไปแล้ว อุปกรณ์สวิตช์เกียร์แรงดันสูงต้องการระบบการเชื่อมต่อเพื่อความปลอดภัยที่ซับซ้อนกว่า

โดยทั่วไป การเชื่อมต่อแบบล็อกอาจประกอบด้วย:

  • ตำแหน่งเบรกเกอร์วงจร
  • สวิตช์สายดิน
  • ประตูตู้
  • ตำแหน่งแยกเดี่ยว
  • ตำแหน่งเบรกเกอร์ที่ถอนได้



ระบบเหล่านี้ช่วยป้องกันลำดับการทำงานที่ไม่ปลอดภัย

อุปกรณ์สวิตช์เกียร์แรงดันต่ำยังรวมถึงระบบล็อกทางกลและทางไฟฟ้า โดยเฉพาะในระบบ ATS, บัสคัปเปลอร์ หรือระบบถอดเปลี่ยนได้ แต่โดยทั่วไปแล้วการออกแบบจะแตกต่างจากอุปกรณ์แรงดันสูง



4. ความแตกต่างในโครงสร้างตู้

อุปกรณ์สวิตช์เกียร์หุ้มโลหะแรงดันสูงมักถูกแบ่งออกเป็นช่องแยกต่างหากสำหรับเบรกเกอร์วงจร บัสบาร์ สายเคเบิล และส่วนประกอบควบคุมแรงดันต่ำ



การแบ่งส่วนนี้ช่วยเพิ่มความปลอดภัยและแยกความผิดพลาดได้ดียิ่งขึ้น

ตู้ไฟฟ้าแรงดันต่ำอาจใช้โครงสร้างแบบติดตั้งถาวร แบบถอดได้ หรือแบบโมดูลาร์ ขึ้นอยู่กับโครงการ

ตัวอย่างเช่น ระบบ GGD ใช้โครงสร้างคงที่ ในขณะที่ระบบ GCK และ MNS ใช้หน่วยการทำงานที่สามารถถอดออกได้



5. ความแตกต่างในการใช้งาน

อุปกรณ์สวิตช์เกียร์แรงดันสูงมักใช้ในงานต่างๆ ดังนี้:

  • สถานีไฟฟ้าย่อย
  • สถานีไฟฟ้าย่อยอุตสาหกรรม
  • โครงการเหมืองแร่
  • โรงงานพลังงานหมุนเวียน
  • โรงงานผลิตขนาดใหญ่
  • โครงสร้างพื้นฐานด้านการขนส่ง
  • โครงการพัฒนาเชิงพาณิชย์ขนาดใหญ่



อุปกรณ์สวิตช์เกียร์แรงดันต่ำมักใช้ในงานต่างๆ ดังนี้:

  • โรงงาน
  • ศูนย์ข้อมูล
  • อาคารพาณิชย์
  • โรงพยาบาล
  • โรงแรม
  • สิ่งอำนวยความสะดวกในการบำบัดน้ำ
  • สายการผลิต
  • ระบบควบคุมมอเตอร์



ในหลายๆ โครงการ ทั้งสองประเภทถูกนำมาใช้ร่วมกันเป็นส่วนหนึ่งของระบบจ่ายไฟฟ้าแบบครบวงจร



6. ความแตกต่างระหว่างการป้องกันและการเฝ้าระวัง

ระบบไฟฟ้าแรงสูงมักใช้รีเลย์ป้องกันขั้นสูงสำหรับป้องกันกระแสเกิน ไฟรั่วลงดิน การป้องกันหม้อแปลง การป้องกันสายป้อน และฟังก์ชันอื่นๆ



ระบบแรงดันต่ำต้องพึ่งพาอุปกรณ์ป้องกันหลายอย่าง เช่น เบรกเกอร์ป้องกัน มอเตอร์ป้องกัน การวัดค่า การควบคุม PLC และการตรวจสอบพลังงาน



ปัจจุบัน อุปกรณ์สวิตช์เกียร์ทั้งแรงดันสูงและแรงดันต่ำสามารถรวมฟังก์ชันการตรวจสอบอัจฉริยะ การสื่อสาร การตรวจสอบอุณหภูมิ มิเตอร์ดิจิทัล และฟังก์ชันควบคุมระยะไกลได้แล้ว



GAOBO สนับสนุนโครงการระบบจำหน่ายไฟฟ้าแบบครบวงจรได้อย่างไร

ผู้ผลิตอุปกรณ์สวิตช์เกียร์ GAOBO สามารถจัดหาอุปกรณ์สวิตช์เกียร์ทั้งแรงดันสูงและแรงดันต่ำตามแบบและข้อกำหนดทางเทคนิคของลูกค้าได้



การปรับแต่งอาจรวมถึง:

  • ระดับแรงดันไฟฟ้า
  • กระแสไฟฟ้าที่กำหนด
  • ความจุไฟฟ้าลัดวงจร
  • พิกัดบัสบาร์
  • ยี่ห้อเบรกเกอร์วงจร
  • รีเลย์ป้องกัน
  • ขนาดตู้
  • การคุ้มครองทรัพย์สินทางปัญญา
  • การวัด
  • การสื่อสาร
  • การควบคุม PLC
  • ช่องเสียบสายเคเบิล
  • การจัดวางภายใน

สำหรับโครงการที่ต้องการทั้งระบบแรงดันปานกลาง/สูง (MV/HV) และระบบแรงดันต่ำ (LV) การเลือกใช้สวิตช์เกียร์จากผู้ผลิตรายเดียวจะช่วยลดความซับซ้อนในการประสานงานทางเทคนิคระหว่างแหล่งจ่ายไฟขาเข้า หม้อแปลงไฟฟ้า ระบบจ่ายไฟแรงดันต่ำ ระบบอัตโนมัติ และการตรวจสอบ



ความแตกต่างหลักระหว่างสวิตช์เกียร์แรงดันสูงและแรงดันต่ำอยู่ที่ระดับแรงดัน เทคโนโลยีเบรกเกอร์ ฉนวน โครงสร้างตู้ ข้อกำหนดด้านการป้องกัน และการใช้งาน



อุปกรณ์สวิตช์แรงดันสูง อุปกรณ์สวิตช์เกียร์แรงดันสูงทำหน้าที่จัดการพลังงานใกล้กับฝั่งโรงไฟฟ้าหรือหม้อแปลงไฟฟ้า ในขณะที่อุปกรณ์สวิตช์เกียร์แรงดันต่ำทำหน้าที่กระจายไฟฟ้าไปยังอุปกรณ์และโหลดแต่ละตัว



สำหรับโครงการอุตสาหกรรม พาณิชย์ โครงสร้างพื้นฐาน และพลังงานหมุนเวียน ทั้งสองระบบจะต้องได้รับการออกแบบอย่างถูกต้องเพื่อสร้างเครือข่ายการกระจายพลังงานที่ปลอดภัยและเชื่อถือได้





ผู้ผลิตอุปกรณ์สวิตช์เกียร์ GAOBO ให้บริการโซลูชันสวิตช์เกียร์แรงดันสูง แรงดันปานกลาง และแรงดันต่ำแบบกำหนดเองสำหรับโครงการทั่วโลก ด้วยวิศวกรรม การผลิต การทดสอบ และการสนับสนุนทางเทคนิคโดยตรงจากโรงงาน



คำถามที่พบบ่อย

1. ความแตกต่างหลักระหว่างสวิตช์เกียร์แรงดันสูงและสวิตช์เกียร์แรงดันต่ำคืออะไร?

ความแตกต่างหลักอยู่ที่แรงดันไฟฟ้าที่ใช้งานและตำแหน่งของระบบ อุปกรณ์สวิตช์เกียร์แรงดันสูงจะใช้ใกล้กับแหล่งจ่ายไฟหลักและหม้อแปลงไฟฟ้า ในขณะที่อุปกรณ์สวิตช์เกียร์แรงดันต่ำจะจ่ายพลังงานไปยังโหลดปลายทาง



2. อุปกรณ์สวิตช์เกียร์แรงดันปานกลางจัดเป็นอุปกรณ์สวิตช์เกียร์แรงดันสูงหรือไม่?

ในการอภิปรายทางอุตสาหกรรมหลายครั้ง อุปกรณ์สวิตช์เกียร์แรงดันปานกลางมักถูกจัดกลุ่มร่วมกับอุปกรณ์ไฟฟ้าแรงสูง แม้ว่ามาตรฐานทางเทคนิคอาจจำแนกระดับแรงดันแยกกันก็ตาม การจำแนกประเภทที่แน่นอนขึ้นอยู่กับมาตรฐานที่ใช้และตลาด



3. สามารถใช้สวิตช์เกียร์แรงดันสูงและแรงดันต่ำในโครงการเดียวกันได้หรือไม่?

ใช่แล้ว โรงงานขนาดใหญ่ สถานีไฟฟ้าย่อย ศูนย์ข้อมูล และโครงการโครงสร้างพื้นฐานต่างๆ มักใช้ทั้งสองระบบ อุปกรณ์ไฟฟ้าแรงสูงหรือแรงดันปานกลางจะรับพลังงาน หม้อแปลงจะลดแรงดัน และอุปกรณ์สวิตช์เกียร์แรงดันต่ำจะจ่ายพลังงานไปยังผู้ใช้ปลายทาง



4. อุปกรณ์สวิตช์เกียร์แรงดันสูงหรือแรงดันต่ำ แบบไหนซับซ้อนกว่ากัน?

โดยทั่วไปแล้ว อุปกรณ์สวิตช์เกียร์แรงดันสูงต้องการฉนวนที่ซับซ้อนกว่า การเชื่อมต่อทางกล รีเลย์ป้องกัน และขั้นตอนการทำงานที่ซับซ้อนกว่า อย่างไรก็ตาม ระบบแรงดันต่ำขั้นสูงก็อาจมีความซับซ้อนได้เช่นกัน เมื่อรวมถึงระบบอัตโนมัติ การตรวจสอบ การควบคุมมอเตอร์ และระบบสำรอง



5. GAOBO สามารถปรับแต่งสวิตช์เกียร์ทั้งแรงดันสูงและแรงดันต่ำได้หรือไม่?

ใช่. ผู้ผลิตอุปกรณ์สวิตช์เกียร์ GAOBO สามารถปรับแต่งอุปกรณ์สวิตช์เกียร์แรงดันสูง แรงดันปานกลาง และแรงดันต่ำได้ตามแผนภาพเส้นเดียว กระแสไฟฟ้าพิกัด ความสามารถในการลัดวงจร ยี่ห้อเบรกเกอร์ ข้อกำหนดด้านการป้องกัน ขนาดตู้ และฟังก์ชันการสื่อสาร
